Mitä seoksia on teräksessä? Täydellinen opas teräksen koostumukseen

Mitä seoksia on teräksessä? Suora vastaus

Teräs on pohjimmiltaan metalliseos rautaa ja hiiltä , mutta nykyaikaiset teräslaadut sisältävät laajan valikoiman lisäseosaineita, jotka määrittelevät niiden mekaaniset, termiset ja kemialliset ominaisuudet. Yleisimpiä teräksestä löytyviä seosaineita ovat hiili (C), mangaani (Mn), pii (Si), kromi (Cr), nikkeli (Ni), molybdeeni (Mo), vanadiini (V), volframi (W), koboltti (Co), kupari (Cu), titaani (Ti), niobium (Nb) ja boori (B). Jokaista elementtiä lisätään tarkkoja määriä – joskus jopa 0,001 painoprosenttia – tavoiteltujen suorituskykyominaisuuksien saavuttamiseksi.

Tavallinen hiiliteräs sisältää vain rautaa, hiiltä ja pieniä määriä epäpuhtauksia. Sitä vastoin seosterästä on tarkoituksella rikastettu yhdellä tai useammalla näistä elementeistä. Tuloksena oleva materiaali voidaan suunnitella äärimmäisen kovuuden, korroosionkestävyyden, korkeiden lämpötilojen stabiiliuden tai erinomaisen sitkeyden saavuttamiseksi – tehden seosteräksistä suosituimman materiaalin ilmailu-, auto-, energia- ja raskaan teollisuuden aloilla. sisään teräksen taonta Erityisesti toiminnassa teräslaadun seoskemia määrittää suoraan, kuinka se reagoi lämpöön, muodonmuutokseen ja takomisen jälkeiseen lämpökäsittelyyn.

Hiili: Ensisijainen seosaine jokaisessa teräslaadussa

Hiili on määräävä alkuaine, joka muuttaa puhtaan raudan teräkseksi. Sen sisältö, tyypillisesti vaihtelee 0,02 - 2,14 painoprosenttia , vaikuttaa teräksen ominaisuuksiin dramaattisemmin kuin millään muulla yksittäisellä elementillä. Hiilipitoisuuden lisääminen nostaa kovuutta ja vetolujuutta, mutta heikentää sitkeyttä ja hitsattavuutta.

Teräs luokitellaan kolmeen laajaan luokkaan hiilipitoisuuden perusteella:

• Vähähiilinen teräs (mieto teräs): 0,05–0,30 % hiiltä. Erittäin sitkeä, helppo hitsata, käytetään yleisesti rakennesovelluksissa ja ohutlevyssä.
• Keskihiiliteräs: 0,30–0,60 % hiiltä. Tasapainoinen lujuus ja sitkeys, jota käytetään laajalti akseleissa, hammaspyörissä ja takeissa, jotka vaativat kohtalaista kovuutta.
• Korkeahiilinen teräs: 0,60–1,00 % hiiltä. Korkea kovuus ja kulutuskestävyys, käytetään leikkaustyökaluissa, jousissa ja lujassa langassa.
• Erittäin korkea hiiliteräs: 1,00–2,14 % hiiltä. Erittäin kova, mutta hauras; käytetään erikoisleikkaussovelluksissa ja historiallisessa terien valmistuksessa.

Teräksen takomisessa hiilipitoisuus valitaan huolellisesti, koska korkeahiiliset teräkset vaativat tiukempaa lämpötilan hallintaa takomisen aikana. Esimerkiksi keskihiililaadut, kuten AISI 1040 tai 1045, ovat yleisimmin taottuja teräksiä, koska ne tarjoavat tarpeeksi lujuutta mekaanisille komponenteille samalla kun ne pysyvät työstettävinä taontalämpötiloissa 1100-1250 °C.

Mangaani: Olennainen taustaseosaine

Mangaania on käytännössä kaikissa kaupallisissa teräslaaduissa, tyypillisesti pitoisuuksina välillä 0,25 % ja 1,65 % . Se palvelee useita kriittisiä metallurgisia toimintoja, jotka jäävät usein huomiotta juuri siksi, että ne toimivat taustalla.

Mangaani toimii hapettumisenestoaineena teräksen valmistuksen aikana, ja se yhdistyy hapen ja rikin kanssa muodostaen stabiileja sulkeumia, jotka kelluvat ulos sulatuksesta. Ilman mangaania rikki muodostaisi rautasulfidia raerajoilla, mikä aiheuttaisi ilmiön, jota kutsutaan hot shortnessiksi – katastrofaalista haurautta, joka ilmenee korkeissa lämpötiloissa ja tekee teräksestä sopimattoman kuumatyöstöprosesseihin, kuten takomiseen. Muodostamalla sen sijaan mangaanisulfidia (MnS), teräs pysyy työstettävänä myös taontalämpötiloissa.

Kuumatyöstettävyyden lisäksi mangaani lisää myös karkaisua, mikä tarkoittaa, että terästä voidaan karkaista syvemmälle lämpökäsittelyn avulla. Teräksellä, jossa on 1,5 % mangaania, kuten AISI 1541, on huomattavasti parempi karkaistuvuus kuin vastaavalla teräksellä, jossa on vain 0,5 % mangaania. Runsasmangaanipitoiset teräkset (Hadfield-teräs, 11–14 % Mn) ovat ääritapaus: niistä tulee poikkeuksellisen sitkeitä ja ne kovettuvat nopeasti iskukuormituksessa, mikä tekee niistä hyödyllisiä murskaimissa, kaivoslaitteissa ja rautatien risteyksissä.

Kromi: seos, joka tekee teräksestä ruostumattoman

Kromi on kiistatta tunnetuin teräksen seosaine, pääasiassa sen roolin vuoksi ruostumattomassa teräksessä. Kromipitoisuus vähintään 10,5 % aiheuttaa passiivisen kromioksidikerroksen muodostumisen teräksen pinnalle, mikä tarjoaa vankan korroosionkestävyyden monissa eri ympäristöissä. Ruostumattomat teräslaadut, kuten 304 (18% Cr, 8% Ni) ja 316 (16% Cr, 10% Ni, 2% Mo), ovat benchmark-materiaaleja elintarviketeollisuudessa, lääkinnällisissä laitteissa ja laivavarusteissa.

Kromin vaikutus ulottuu kuitenkin paljon korroosionkestävyyttä pidemmälle. Jopa pienemmillä 0,5–3,0 %:n pitoisuuksilla kromi lisää merkittävästi karkauttavuutta, kulutuskestävyyttä ja lujuutta korkeissa lämpötiloissa. Kromi muodostaa teräsmatriisiin kovia karbideja, jotka kestävät hankausta ja säilyttävät kovuuden korkeissa käyttölämpötiloissa. Tämä tekee kromipitoisista seosteräksistä erittäin arvostettuja työkaluteräksissä ja laakeriteräksissä. Esimerkiksi AISI 52100 – yleisimmin käytetty laakeriteräs maailmanlaajuisesti – sisältää noin 1,5 % kromia, mikä myötävaikuttaa hienon karbidin jakautumiseen, mikä on vastuussa sen poikkeuksellisesta kontaktien väsymiskestävyydestä.

Teräksen taontasovelluksissa kromi-molybdeeni (Cr-Mo) -teräksiä, kuten AISI 4130 ja 4140, käytetään laajasti taotuissa paineastioissa, vetoakseleissa ja rakenneosissa. Kromin ja molybdeenin yhdistelmä antaa näille teräksille erinomaisen karkaisun ja sitkeyden karkaisu- ja lämpökäsittelyn jälkeen, mikä tekee taotuista Cr-Mo-osista erittäin luotettavia syklisessä kuormituksessa.

Nikkeli: Sitkeys ja suorituskyky alhaisessa lämpötilassa

Nikkeli on yksi harvoista seosaineelementeistä, joka parantaa sitkeyttä heikentämättä merkittävästi sitkeyttä. Se stabiloi austeniittifaasia, jalostaa raerakennetta ja alentaa sitkeäksi hauraaksi siirtymälämpötilaa – tämä ominaisuus on kriittinen ominaisuus pakkasen puolella toimiville teräskomponenteille, kuten kryogeenisille varastosäiliöille, napa-infrastruktuurille ja arktisille porauslaitteille.

Pitoisuuksilla 1,0–4,0 % , nikkeli lisää merkittävästi iskunkestävyyttä, erityisesti alhaisissa lämpötiloissa. Nikkeliteräslaadut, kuten ASTM A203 (2,25 % tai 3,5 % Ni), on suunniteltu erityisesti matalan lämpötilan paineastioihin. Vielä suuremmilla pitoisuuksilla maraging-teräkset (18 % Ni) saavuttavat yli 2000 MPa:n myötölujuuden säilyttäen samalla hyvän murtolukeuden – yhdistelmää on käytännössä mahdoton saavuttaa pelkällä hiilellä.

Nikkeli on myös tärkeä stabilointiaine austeniittisissa ruostumattomissa teräksissä, mikä tasapainottaa kromin ferriittiä edistävää taipumusta. Rauta-kromi-nikkeli-tasapaino luokissa 304 ja 316 luo täysin austeniittisen mikrorakenteen, joka pysyy ei-magneettisena ja erittäin korroosionkestävänä jopa kryogeenisissä lämpötiloissa.

Teräksen takomisen kannalta nikkeliä sisältävät seokset, kuten AISI 4340 (Ni-Cr-Mo -teräs), ovat yleisimmin taottuja korkean suorituskyvyn laatuja. Taotut 4340-komponentit – kampiakselit, laskutelineiden osat, raskaat akselit – hyötyvät nikkelin lujuudesta erityisesti karkaisun ja karkaisun jälkeen.

Molybdeeni: kovettuvuus, virumiskestävyys ja kuumalujuus

Molybdeeni on yksi seosteräksen tehokkaimmista karkaisuaineista, joka on aktiivinen jopa niinkin pieninä pitoisuuksina kuin 0,15–0,30 % . Sen vaikutus kovettuvuuteen painoyksikköä kohden on noin viisi kertaa suurempi kuin kromilla. Tämä tarkoittaa, että pienet molybdeenilisäykset voivat korvata huomattavasti suurempia kromi- tai mangaanilisäyksiä, mikä tekee siitä taloudellisesti arvokkaan teräksen suunnittelussa.

Molybdeeni estää myös karkaisun haurautta, ilmiön, jossa tietyt seosteräkset muuttuvat hauraiksi karkaisun jälkeen lämpötila-alueella 375 °C - 575 °C. Estämällä tämän haurastumismekanismin molybdeeni antaa teräksen valmistajille mahdollisuuden karkaista kromia sisältäviä teräksiä turvallisesti optimaaliseen sitkeyteen ilman käytönaikaisen hauraan murtuman riskiä.

Suuremmilla pitoisuuksilla molybdeeni parantaa dramaattisesti virumisvastusta – kykyä vastustaa hidasta muodonmuutosta jatkuvassa jännityksessä korkeissa lämpötiloissa. Voimalaitoskattiloissa, höyryputkistoissa ja turbiinikomponenteissa käytetyt kromi-molybdeeni- ja kromi-molybdeeni-vanadiiniteräkset sisältävät tyypillisesti 0,5–1,0 % Mo, mikä mahdollistaa pitkäaikaisen käytön yli 500 °C:n lämpötiloissa.

Terästaonnuksessa molybdeenilaakerit, kuten 4140 (0,15–0,25 % Mo) ja 4340 (0,20–0,30 % Mo), ovat vakiovalinnat kriittisille taotuille osille. Molybdeenipitoisuus varmistaa, että poikkileikkaukseltaan suuria takeita voidaan kovettaa läpi lämpökäsittelyn aikana, mikä tuottaa yhtenäiset mekaaniset ominaisuudet pinnasta ytimeen raskaiden takeiden, kuten puristusrunkojen, rautateiden akselien ja öljykentän komponenttien välillä.

Vanadiini: viljan jalostus ja saostuskovettuminen

Vanadiinia käytetään pitoisuuksina tyypillisesti välillä 0,05 % ja 0,30 % , mutta sen vaikutus teräksen mikrorakenteeseen on suhteeton sen määrään nähden. Se muodostaa erittäin stabiileja karbideja ja nitridejä – vanadiinikarbidia (VC) ja vanadiininitridiä (VN) – jotka kiinnittävät raerajoja ja estävät raekasvua kuumatyöstön ja lämpökäsittelyn aikana. Tuloksena on hienompi raekoko, joka parantaa samanaikaisesti sekä lujuutta että sitkeyttä.

Vanadiini on kulmakivielementti mikroseostetuissa teräksissä (kutsutaan myös korkealujuuksiksi niukkaseosteisiksi tai HSLA-teräksiksi), joissa sen saostumista vahvistava vaikutus mahdollistaa 500–700 MPa:n myötölujuuden saavuttamisen ilman tavanomaista karkaisua ja karkaisua. Tämä on kaupallisesti merkittävää, koska HSLA-teräkset voidaan valssata tai takoa suoraan lopullisiin ominaisuuksiinsa ilman lisälämpökäsittelyä, mikä vähentää tuotantokustannuksia.

Työkaluteräksissä vanadiinia käytetään korkeampina pitoisuuksina 1–5 % kovien vanadiinikarbidien tuottamiseen, jotka parantavat merkittävästi kulutuskestävyyttä. Nopeat teräslaadut, kuten M2, sisältävät noin 1,8 % vanadiinia, mikä edistää niiden kykyä säilyttää lastuamiskovuus jopa 600 °C:n lämpötiloissa koneistuksen aikana.

Teräksen taontaoperaatioissa vanadiinilla seostetut mikroseoslaadut edustavat merkittävää tehokkuusetua. Taotut autonosat, kuten mikroseostetuista vanadiiniteräksistä valmistetut kiertokanget ja kampiakselit, voidaan ilmajäähdyttää suoraan taontapuristimesta, jolloin kallis karkaisu- ja karkaisujakso ohitetaan kokonaan, mutta silti vaaditut mekaaniset ominaisuudet saavutetaan.

Pii: Hapettumisen ja elastiset ominaisuudet

Piitä on läsnä lähes kaikissa teräslajeissa teräksenvalmistusprosessin jäännöksenä, tyypillisesti 0,15–0,35 % rakenneteräksissä. Sen ensisijainen rooli on hapettumisenestoaine – piillä on vahva affiniteetti happea kohtaan, jolloin se muodostaa piidioksidin (SiO₂) sulkeumia, jotka poistetaan jalostuksen aikana, mikä johtaa puhtaampaan, vahvempaan teräkseen.

Korkeammilla piipitoisuuksilla 0,5–2,0 % pii lisää teräksen elastisuusrajaa ja väsymiskestävyyttä. Tätä ominaisuutta hyödynnetään jousiteräksissä, joissa laatulajit, kuten SAE 9260 (1,8–2,2 % Si) käyttävät piin panosta korkean myötörajan ylläpitämiseen ja pysyvän muodonmuutoksen estämiseen syklisessä kuormituksessa. Venttiilijouset, jousitusjouset ja kiskon pidikkeet luottavat pii-mangaanijousiteräksiin niiden kyvyssä vaimentaa toistuvia iskuja kovettamatta.

Piillä on myös erikoisrooli sähköteräksissä (muuntajateräkset), joissa 1–4 % Si-pitoisuudet vähentävät dramaattisesti pyörrevirtojen ja hystereesin aiheuttamia energiahäviöitä. Raeorientoitunut piiteräs – sähkömuuntajien ydinmateriaali – käyttää noin 3,2 % Si:a saavuttaakseen erittäin suuntautuvia magneettisia ominaisuuksia.

Volframi ja koboltti: High Speed Työkalu teräs Essentials

Volframi ja koboltti yhdistetään ensisijaisesti nopeisiin työkaluteräksiin ja erikoisseoksiin, jotka on suunniteltu äärimmäisiin käyttöolosuhteisiin. Volframi muodostaa erittäin kovia, vakaita volframikarbideja, jotka säilyttävät kovuutensa korkeissa lämpötiloissa, jolloin volframipitoiset työkaluteräkset pystyvät leikkaamaan nopeuksilla, jotka aiheuttaisivat tavallisten hiiliterästen kestävyyden ja pehmenemisen.

Klassinen T1-pikateräs sisältää 18% volframia 4 % kromia, 1 % vanadiinia ja 0,7 % hiiltä. Tämä seoskoostumus tuottaa työkalun, joka säilyttää leikkauskovuuden HRC 60:n yläpuolella jopa 550 °C:n lämpötiloissa. M-sarjan suurnopeusterästen kehitys korvasi suuren osan volframista molybdeenillä (jopa 9,5 % Mo:sta M1:ssä), mikä tarjosi vastaavan suorituskyvyn alhaisemmilla seoskustannuksilla.

Koboltti pitoisuuksina 5–12 % nostaa suurnopeusterästen kuumakovuutta entisestään lisäämällä matriisin vastustuskykyä pehmenemiselle punaisessa kuumuudessa. Laatuja, kuten M42 (8 % Co) ja T15 (5 % Co), käytetään vaativimpiin leikkaustoimintoihin, mukaan lukien kovasorvaus ja katkonaiset leikkaukset vaikeissa materiaaleissa, kuten titaaniseokset ja karkaistut teräkset. Kobolttia esiintyy myös maraging-teräksissä 7–12 %, missä se parantaa sadekarkaisumekanismia, joka tarjoaa erittäin korkean lujuuden.

Titaani, niobium ja boori: mikroseoselementit, joilla on suuri vaikutus

Jotkut teräksen tehokkaimmista seosainelisäaineista toimivat hivenpitoisuuksilla, mutta niiden vaikutus ominaisuuksiin on merkittävä ja hyvin dokumentoitu.

Titaani

Titaania käytetään pitoisuuksina 0,01–0,10 % vahvana karbidin ja nitridin muodostajana. Ruostumattomissa teräksissä titaanin lisäykset (laatu 321 ruostumaton) stabiloivat metalliseoksen herkistymistä vastaan. Tämä on eräänlaista kromin ehtymistä raerajoilla, joka tapahtuu hitsauksen aikana ja johtaa rakeiden väliseen korroosioon. HSLA-teräksissä titaani jalostaa raekokoa ja edistää saostumista, kuten vanadiini, mutta toimii vielä pienemmillä pitoisuuksilla.

Niobium (kolumbium)

Niobiumia käytetään niinkin pieninä pitoisuuksina kuin 0,02–0,05 % ja se on ehkä kustannustehokkain saatavilla oleva mikroseoselementti. Jopa näillä hivenmäärillä niobium hidastaa merkittävästi austeniitin rakeiden kasvua kuumavalssauksen ja takomisen aikana, jolloin lopputuotteeseen muodostuu hienompia ferriittisiä raerakenteita. Pienempi raekoko merkitsee suoraan parannettua myötörajaa ja ylivoimaista iskunkestävyyttä alhaisissa lämpötiloissa – yhdistelmä ominaisuuksia, jotka ovat tärkeitä putkilinjateräksille, offshore-rakenneteräksille ja paineastialevyille. Nykyaikaiset putkilaadut, kuten API X70 ja X80, ovat vahvasti riippuvaisia ​​niobiumin mikroseoksesta saavuttaakseen vaaditut lujuus- ja sitkeysvaatimukset.

Boori

Boori on seosalkuaineiden joukossa ainutlaatuinen, koska se on tehokas erittäin pienillä pitoisuuksilla juuri 0,0005–0,003 % (5-30 miljoonasosaa). Näillä hivenpitoisuuksilla boori erottuu austeniitin raerajoihin ja lisää dramaattisesti kovettuvuutta hidastamalla ferriitin ja perliitin ydintymistä jäähdytyksen aikana. 30 ppm boorilisäys keskihiiliteräkseen voi lisätä karkaisua yhtä tehokkaasti kuin 0,5–1,0 % kromilisäys. Boorikäsiteltyjä teräksiä käytetään laajalti massatuotetuissa taotuissa kiinnikkeissä, joissa niiden erinomainen karkaisu mahdollistaa pienempien poikkileikkausten täydellisen karkaisun vesisammutuksessa, mikä vähentää seoskustannuksia samalla kun lujuus säilyy.

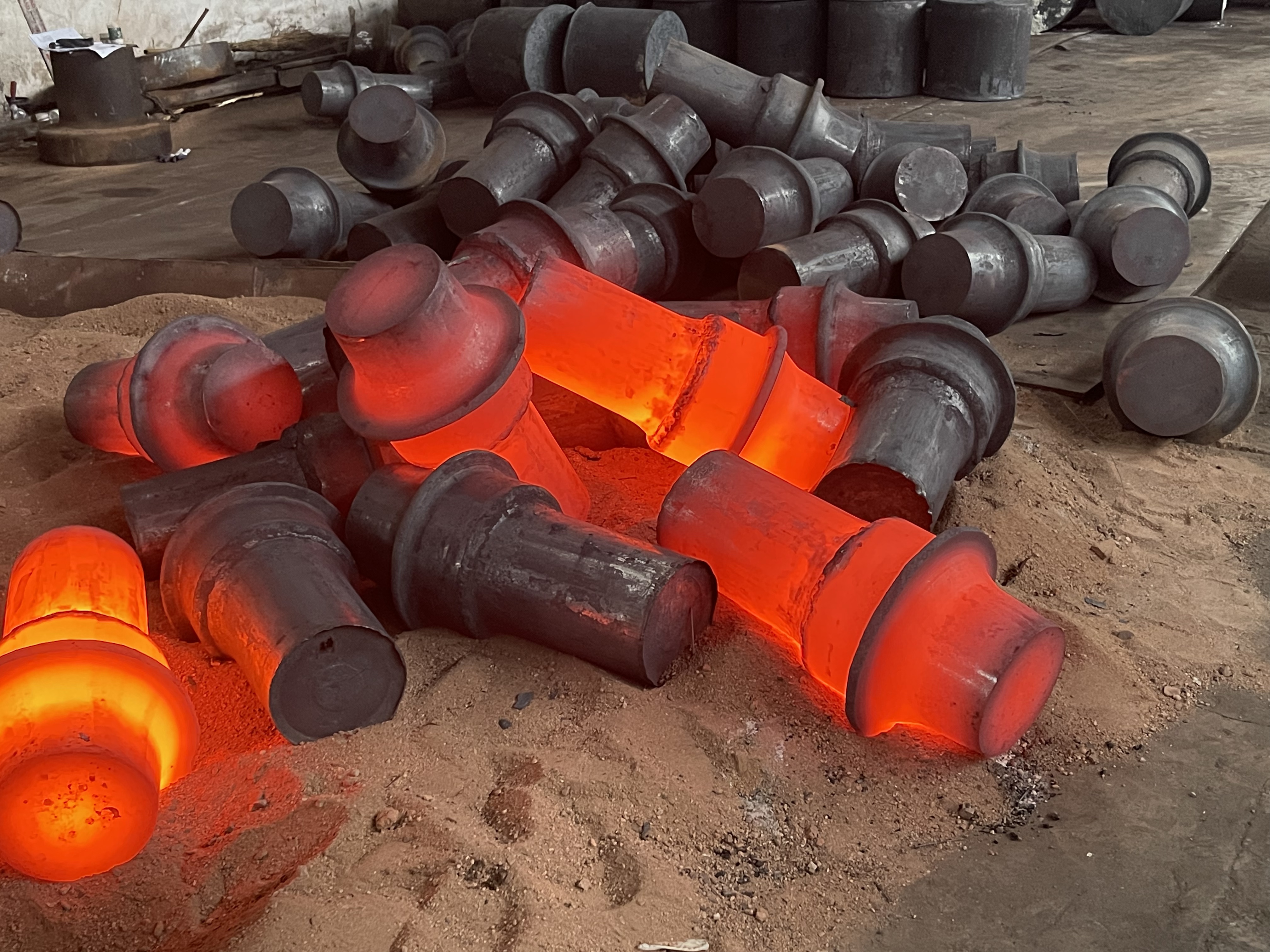

Kuinka seostetut elementit vaikuttavat teräksen takomiseen

Teräksen taonta ei ole pelkkää kuumennusta ja vasarointia. Teräksen seoskemia ohjaa pohjimmiltaan metallin käyttäytymistä taontaprosessin kaikissa vaiheissa - aihion lämmittämisestä muotin täyttöön ja jäähdytyksestä lopulliseen lämpökäsittelyyn.

Taotettavuus ja kuumatyöstettävyys

Muokattavuudella tarkoitetaan sitä, kuinka helposti teräs voidaan muuttaa haluttuun muotoon halkeilematta tai repeytymättä. Vähähiilistellä tavallisilla teräksillä (esim. AISI 1020) on erinomainen muokattavuus, koska ne ovat pehmeitä, sitkeitä ja niissä on leveät kuumatyöstölämpötilaikkunat. Seospitoisuuden kasvaessa – erityisesti korkealla kromi-, volframi- tai korkealla hiilipitoisuudella – muokattavuus heikkenee, koska metalliseoksen karbidit ja metallien väliset aineet rajoittavat muovin virtausta. Työkaluteräkset, kuten D2 (12 % Cr, 1,5 % C), vaativat erittäin tarkan lämpötilan säätelyn takomisen aikana pinnan halkeilun välttämiseksi.

Takomisen lämpötila-alue

Jokaisella terässeoksella on suositeltu taontalämpötila-alue. Ylärajan ylittäminen aiheuttaa raerajojen sulamista (alkava sulaminen) ja peruuttamattomia vaurioita. Alarajan alapuolelle pudottaminen lisää riskiä takoutua kaksivaiheiseen alueeseen, mikä aiheuttaa sisäisiä repeämiä. Tyypilliset taontalämpötila-alueet seostyypin mukaan:

Takomisen jälkeinen lämpökäsittely ja metalliseoskemia

Suurin osa seosterästakeista lämpökäsitellään takomisen jälkeen lopullisten mekaanisten ominaisuuksiensa saavuttamiseksi. Seoskemia määrittää, mikä lämpökäsittelysykli on sopiva ja kuinka teräs reagoi. Korkean karkenevuuden seokset, kuten 4340, voidaan karkaista öljyllä noin 830 °C:n austenitointilämpötiloissa ja sitten karkaista 200–600 °C:ssa kovuuden, vetolujuuden ja iskunkestävyyden tiettyjen yhdistelmien saavuttamiseksi. Nikkeli-, kromi- ja molybdeenipitoisuus 4340:ssä varmistaa, että jopa raskaat taot, joiden poikkileikkaus on yli 100 mm, saavuttavat tasaisen läpikarkaisun, kun taas tavallisten hiiliterästen kovuus laskee merkittävästi pinnasta keskelle samassa leikkauskoossa.

Yleiset terässeoslaadut ja niiden alkuainekoostumukset

Tiettyjen laatujen ja niiden seoskoostumusten ymmärtäminen muodostaa sillan teorian ja käytännön välillä. Seuraavassa taulukossa on yhteenveto laajalti käytettyjen rakenne- ja seosteräslaatujen kemiallisesta koostumuksesta, joista monet ovat teräksen taontateollisuuden perustuotteita.

Oikean seosteräksen valitseminen taotuille komponenteille

Oikean seosteräksen valinta taontasovellukseen on monimuuttujainen suunnittelupäätös. Prosessissa tasapainotetaan käytössä olevat suorituskykyvaatimukset muokattavuuden, lämpökäsiteltävyyden, työstettävyyden, hitsattavuuden ja kustannusten kanssa. Tietylle sovellukselle on harvoin yksi "paras" teräs - valinta riippuu jännitysten, lämpötilojen ja ympäristöjen erityisestä yhdistelmästä, jota komponentti kohtaa.

Tärkeimmät seokset taotuille komponenteille valittaessa ovat seuraavat:

• Leikkauksen koko ja karkaisu: Poikkileikkaukseltaan suuret takeet vaativat korkean karkenevuuden metalliseoksia. AISI 4340 Ni-Cr-Mo-yhdistelmällä on yleisesti määritelty komponenteille, joiden kriittiset osat ylittävät 75 mm, koska se säilyttää läpikarkaisun raskaissa osissa.
• Väsymyselämä: Jaksottaisen kuormituksen alaiset komponentit – kampiakselit, kiertokanget, akselit – hyötyvät hienoraeisista seosteräksistä, joiden inkluusiopitoisuus on kontrolloitu. Tyhjiöilmanpoisto ja puhdas teräskäytännöt yhdistettynä vanadiinin tai niobiumin mikroseostukseen tuottavat pidemmän väsymisiän.
• Korkean lämpötilan palvelu: Jos taottu osa toimii yli 400 °C:n lämpötiloissa — turbiinilevyt, venttiilirungot, pakosarjat — kromi-molybdeeni-vanadiinilaatuja tai nikkelipohjaisia superseostakeita vaaditaan kestämään virumista ja säilyttämään lujuuden.
• Korroosionkestävyys: Meri- tai kemialliset prosessointiympäristöt vaativat ruostumattomasta teräksestä valmistettuja takeita. Laadun 316 ruostumaton teräs on parempi kuin 304 kloridipitoisissa ympäristöissä sen molybdeenipitoisuuden vuoksi, mikä vähentää merkittävästi alttiutta pistekorroosiolle.
• Hinta ja saatavuus: Seokset, jotka sisältävät paljon nikkeliä, kobolttia tai molybdeeniä, aiheuttavat huomattavia kustannuksia. Insinöörit arvioivat usein, täyttääkö heikompi seoslaatu modifioidulla lämpökäsittelyllä spesifikaatiot vai voivatko mikroseostetut HSLA-teräkset poistaa takomisen jälkeisen lämpökäsittelyn kokonaan.

Terästaontateollisuuden kyky tuottaa osia, joilla on tasaiset mekaaniset ominaisuudet suurilla tuotantomäärillä, riippuu suoraan hyvin kontrolloidusta metalliseoskemiasta yhdistettynä kurinalaiseen taontaprosessin hallintaan. Nykyaikaisten simulointityökalujen avulla taontainsinöörit voivat mallintaa metallin virtausta, lämpötilahistoriaa ja lopullista raerakennetta ennen yhden muotin leikkaamista käyttämällä lejeeringin tunnettua termodynaamista ja mekaanista käyttäytymistä syötteinä. Tämä ominaisuus tekee metalliseosvalinnasta entistä tarkempaa tiedettä empiirisen yrityksen ja erehdyksen sijaan.
