Mistä teräslejeeringit on valmistettu? Koostumus- ja taontaopas

Suora vastaus

Terässeos valmistetaan pohjimmiltaan raudasta ja hiilestä, mutta se, mikä muuttaa tavallisen teräksen korkean suorituskyvyn seosteräkseksi, on yhden tai useamman seosalkuaineen, kuten kromin, nikkelin, molybdeenin, mangaanin, vanadiinin tai volframin, tarkoituksellinen lisääminen, joilla kullakin on tiettyjä mekaanisia tai kemiallisia ominaisuuksia. Seosteräs takeet , joka on valmistettu muotoilemalla tätä rikastettua materiaalia suurilla puristusvoimilla, edustaa yhtä rakenteellisesti luotettavimmista metallintyöstömuodoista teollisessa valmistuksessa.

Teräksen peruskoostumus on rautaa (Fe) yhdistettynä tyypillisesti hiilen (C) kanssa tasoilla, jotka vaihtelevat 0,05 - 2,0 painoprosenttia . Seoselementtejä lisätään sitten kontrolloiduissa prosenttimäärissä kovuuden, vetolujuuden, korroosionkestävyyden, sitkeyden tai lämmönkestävyyden muuttamiseksi sovelluksesta riippuen. Tämä harkittu koostumustekniikka erottaa seosteräksen tavallisesta hiiliteräksestä – ja se tekee siitä Seosteräs takeet niin arvostettu vaativilla aloilla, kuten öljy- ja kaasuteollisuudessa, ilmailussa, autoteollisuudessa ja raskaissa koneissa.

Ydinelementit, jotka muodostavat seosteräksen

Sen ymmärtäminen, mistä seosteräs on valmistettu, vaatii tarkastelemaan sen elementtirakennuspalikoita. Jokainen elementti palvelee tarkoitusta – mitään ei lisätä ilman laskettua syytä.

rauta (Fe)

Ensisijainen perusmetalli. Rauta tarjoaa rakenteellisen selkärangan. Puhdas rauta on suhteellisen pehmeää ja sitkeää, minkä vuoksi hiiltä ja muita seosaineita lisätään sen mekaanisen suorituskyvyn parantamiseksi. Rauta koostuu tyypillisesti 97% tai enemmän useimpien seosteräslaatujen kokonaiskoostumuksesta.

Hiili (C)

Kriittisin seosaine. Hiilipitoisuus säätelee suoraan kovuutta ja vetolujuutta. Vähäseosteiset teräkset sisältävät hiiltä alueella 0,15–0,50 % . Suurempi hiilipitoisuus lisää kovuutta, mutta heikentää hitsattavuutta ja sitkeyttä, mikä edellyttää huolellista tasapainoa taontasovelluksissa.

Kromi (Cr)

Lisätty määrinä alkaen 0,5–18 % , kromi parantaa merkittävästi korroosionkestävyyttä ja kovuutta. Yli 10,5 %:ssa teräksestä tulee ruostumatonta. Korkeiden lämpötilojen sovelluksiin tarkoitetuissa seosterästaukoissa kromi stabiloi myös karbideja korkeissa lämpötiloissa ja estää pehmenemisen lämmön vaikutuksesta.

Nikkeli (Ni)

Nikkeli parantaa sitkeyttä erityisesti alhaisissa lämpötiloissa ja parantaa korroosionkestävyyttä. Sitä käytetään yleisesti määrinä 1 % - 5 % rakenneteräksissä. Yhdessä kromin kanssa nikkeli luo eräitä iskunkestävimmistä seosteräksistä, joita on saatavilla paineastioiden taokseen ja turbiinikomponentteihin.

Molybdeeni (Mo)

Yksi arvostetuimmista lisäyksistä korkean suorituskyvyn seosteräksiin, molybdeeni lisätään tyypillisesti 0,15–1,0 % . Se parantaa merkittävästi kovettuvuutta, kestävyyttä haurastumista vastaan ja lujuutta korkeissa lämpötiloissa. Öljynporaus- ja petrokemian ympäristöissä käytettävät seosterästaot sisältävät lähes aina molybdeeniä.

Mangaani (Mn)

Mangaani edistää hapettumista teräksen valmistuksen aikana ja parantaa karkenevuutta ja vetolujuutta. Se neutraloi rikin haitallisia vaikutuksia muodostamalla mangaanisulfidia rautasulfidin tilalle. Tasot vaihtelevat tyypillisesti 0,30–1,80 % vakioseosteräslajeissa.

Seosteräksen luokittelu: Vähäseostettu vs. runsasseostettu

Kaikki seosteräkset eivät ole koostumukseltaan tai suorituskyvyltään samanlaisia. Teollisuus jakaa ne kahteen laajaan luokkaan läsnä olevien seosaineiden kokonaisprosenttiosuuden perusteella. Tällä luokittelulla on suora vaikutus taontaparametreihin, lämpökäsittelyvaatimuksiin ja loppukäyttösovelluksiin.

Seosteisen teräksen luokitus seosaineiden kokonaispitoisuuden ja tyypillisten sovellusten mukaan
Luokka	Seoksen kokonaispitoisuus	Yleiset seosaineet	Tyypilliset sovellukset
Vähäseosteinen teräs	Alle 8 %	Cr, Mo, Ni, Mn, V	Paineastiat, putkistot, rakenteelliset takeet, autokomponentit
Korkeaseosteinen teräs	8% tai enemmän	Cr, Ni, Mo, W, Co	Ilmailu, kaasuturbiinit, kemiallinen käsittely, korkean lämpötilan takeet
Ruostumaton teräs (alajoukko)	Vähintään yli 10,5 % Cr	Cr, Ni, Mo	Elintarvikkeiden jalostus, meri-, lääketieteellinen, venttiilitako
Työkaluteräs (alajoukko)	Muuttuva, korkea C-seokset	W, Mo, Cr, V	Leikkaustyökalut, meistit, muotit, taontatyökalut

taontateollisuudessa, niukkaseosteiset teräkset muodostavat suurimman osan maailmanlaajuisesti tuotetuista metalliseosteräksistä , pääasiassa siksi, että ne tarjoavat erinomaisen tasapainon mekaanisten ominaisuuksien ja kustannustehokkuuden välillä. Korkeaseosteiset lajit on varattu äärimmäisiin käyttöolosuhteisiin, joissa suorituskykyvaatimukset oikeuttavat kohonneet materiaalikustannukset.

Kuinka seosterästä valmistetaan: raakamalmista valmiiksi koostumukseksi

Seosteräksen tuotanto on monivaiheinen metallurginen prosessi, joka vaatii tarkan ohjauksen jokaisessa vaiheessa. Tämän prosessin ymmärtäminen selittää, miksi koostumuksen yhtenäisyydellä on niin paljon merkitystä metalliseosteräksissä – pienetkin poikkeamat kemiassa voivat vaikuttaa merkittävästi taotun osan lopullisiin ominaisuuksiin.

Rautamalmin sulatus ja teräksen alkutuotanto

Prosessi alkaa masuunissa, jossa rautamalmi, koksi ja kalkkikivi yhdistetään yli lämpötiloissa 1500 °C . Tämä tuottaa harkkorautaa – korkeahiilistä ja runsaasti epäpuhtauksia sisältävää rautaa. Harkkorautaa jalostetaan sitten perushappiuunissa (BOF) tai sähkökaariuunissa (EAF) hiilipitoisuuden vähentämiseksi ja ei-toivottujen epäpuhtauksien, kuten rikin ja fosforin, poistamiseksi, jolloin saadaan raakaterästä.

Toissijainen metallurgia ja seostuselementtien lisäys

Lejeerinkielementtejä lisätään sekundaarimetallurgian aikana, usein senkkauunissa. Ferroseoksia (rauta-kromi, ferromolybdeeni, ferrovanadiini jne.) lisätään tarkkoja määriä tavoitekemian saavuttamiseksi. Tyhjiökaasunpoistoa voidaan käyttää vety- ja happipitoisuuksien minimoimiseksi – erityisen kriittistä metalliseosterästakoille, jotka joutuvat alttiiksi suurille rasitusympäristöille. Koko kauhaa sekoitetaan ja siitä otetaan näytteitä useita kertoja kemiallisen homogeenisuuden varmistamiseksi ennen valua.

Jatkuva valu tai harkkovalu

Nestemäinen seosteräs jähmettyy aihioiksi, laatoiksi, laatoiksi tai harkoiksi loppupään taontaprosessista riippuen. Suurille seosterästaukoille – kuten rengastakeille, akseleille tai paineastioiden rungoille – valanteen valu on usein parempi. Harkot voivat painaa muutamasta sadasta kilosta yli 300 tonnia . Kiinteytysnopeus ja harkon geometria vaikuttavat materiaalin sisäiseen lujuuteen, minkä vuoksi harkon suunnittelu on osa laatusuunnitteluprosessia.

Homogenointi ja ilmastointi

Valetut harkot tai aihiot liotetaan homogenointiuuneissa lämpötiloissa, jotka tyypillisesti ovat välillä 1 100 °C ja 1 250 °C pitkiä aikoja (jopa 48 tuntia suurille harkoille) erottelun eliminoimiseksi - seosaineiden epätasaisen jakautumisen, joka tapahtuu jähmettymisen aikana. Tämä vaihe ei ole neuvoteltavissa korkealaatuisille seosterästakoille, joissa vaaditaan yhtenäisiä ominaisuuksia koko poikkileikkauksella.

Mikä tekee seosterästakoista eron valukappaleista tai tankoista

Kun seosteräs on valmistettu harkon tai aihion muodossa, materiaalia takotaan - lämpömekaaninen prosessi, joka muuttaa perusteellisesti teräksen sisäistä rakennetta ja nostaa sen mekaaniset ominaisuudet paljon pidemmälle kuin mitä voidaan saavuttaa valulla tai koneistamalla tankomassasta.

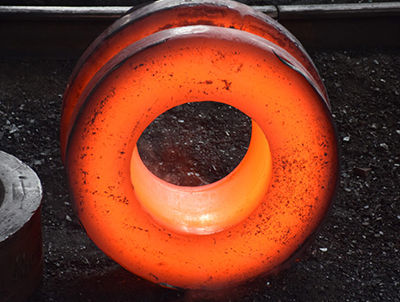

Takomisen aikana seosteräs kuumennetaan taontalämpötila-alueelleen - tyypillisesti välillä 1 050 °C ja 1 250 °C — ja muotoillaan sitten puristusvoimalla käyttämällä hydraulisia puristimia, vasaroita tai rengasvalssauslaitteita. Tällä muodonmuutosprosessilla saavutetaan useita kriittisiä tuloksia:

Valussa syntyneet sisäiset huokoisuus- ja kutistumisontelot suljetaan ja lujitetaan, jolloin syntyy täysin tiivis, kestävä materiaali.
Raerakennetta jalostetaan ja kohdistetaan osan muotoa pitkin, jolloin syntyy suuntautuva kuiturakenne, joka parantaa lujuutta ensisijaisessa jännityssuunnassa.
Inkluusiot ja erottelunauhat hajoavat ja jakautuvat uudelleen, mikä vähentää niiden kielteistä vaikutusta väsymisikään.
Termomekaaninen työ tuo kidehilassa kontrolloidun dislokaatiotiheyden, mikä myötävaikuttaa korkeampaan myötörajaan.

Tulos on se Seosteräs takeet typically exhibit 20% to 40% higher fatigue strength verrattuna vastaaviin seosteräsvaluihin, joilla on sama koostumus. Tästä syystä turvallisuuden kannalta kriittiset komponentit – turbiinilevyt, laskutelineet, painelaipat, porakaulukset – määritellään lähes aina takomoiksi valun sijaan.

Takomoissa käytetyt yleiset seosteräslaadut ja mitä ne sisältävät

Maailmanlaajuinen terästeollisuus on standardoinut satoja seosteräslaatuja, joista jokaisella on määritelty koostumusalue, joka on optimoitu tiettyjä suorituskykyominaisuuksia varten. Seuraavat laatuluokat ovat yleisimmin käytettyjä seosterästaukoissa:

4140

AISI 4140 - kromi-molybdeeniteräs

Koostumus: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo, 0,75–1,00 % Mn . Yksi maailmanlaajuisesti eniten käytetyistä seosteräksistä. Tarjoaa erinomaisen karkaisun, väsymiskestävyyden ja sitkeyden. Yleisesti taottu akseleiksi, hammaspyöriksi, akseleiksi, kiertokangiksi ja työkaluliitoksiksi öljy- ja kaasusektorille. Vetolujuus lämpökäsittelyn jälkeen saavuttaa 950–1 100 MPa riippuen osan paksuudesta ja karkaisulämpötilasta.

4340

AISI 4340 - nikkeli-kromi-molybdeeniteräs

Koostumus: 0,38–0,43 % C, 0,70–0,90 % Cr, 0,20–0,30 % Mo, 1,65–2,00 % Ni . Lentokonelaatuisena seosteräksenä tunnettu 4340 tarjoaa erinomaisen lujuuden ja sitkeyden jopa suurilla poikkileikkauksilla. 4340:stä valmistettuja seosterästakeita käytetään lentokoneiden alavaunuissa, kampiakseleissa ja panssarilaatuisissa rakenneosissa. Vetolujuus voi ylittää 1400 MPa asianmukaisesti lämpökäsiteltynä.

F22

ASTM A182 F22 — kromi-molybdeeniseos (2,25Cr-1Mo)

Korkean lämpötilan huoltoseos, joka sisältää 2,00–2,50 % Cr ja 0,87–1,13 % Mo . Laajalti määritelty paineastia- ja putkitaokseen petrokemian ja jalostamoympäristöissä. Tämä laatu säilyttää lujuuden ja kestää vetyhyökkäystä jopa lämpötiloissa 550 °C , mikä tekee siitä välttämättömän vetykäsittelylaitteiden laipoissa, venttiilirungoissa ja reaktorisuuttimissa.

P91

Laatu P91 - Modifioitu 9Cr-1Mo teräs

Koostumus: 8,00–9,50 % Cr, 0,85–1,05 % Mo, 0,18–0,25 % V, 0,06–0,10 % Nb . Kehitetty erityisesti korkeapaineiseen, korkean lämpötilan höyrypalveluun sähköntuotannossa. P91:n metalliseosterästakeita käytetään päähöyryputkissa, jakoputkissa ja venttiilirungoissa, jotka toimivat jopa korkeintaan 620 °C . Vanadiinin ja niobiumin lisääminen luo hienojakoisia karbidisaostumia, jotka kestävät virumismuodonmuutoksia vuosikymmenten käytön aikana.

Seosterästakkojen lämpökäsittely: todellisten ominaisuuksien avaaminen

Seosteräksen koostumus määrittää sen potentiaalin, mutta lämpökäsittely avaa ja räätälöi tämän potentiaalin tiettyyn käyttötarkoitukseen. Seosterästakoille tehdään lähes aina vähintään yksi lämpökäsittely takomisen jälkeen, ja monet käyvät läpi useita peräkkäisiä käsittelyjä.

Normalisoidaan

Taonta kuumennetaan noin lämpötilaan 50 °C - 70 °C ylemmän kriittisen lämpötilan (Ac3) yläpuolella ja sitten ilmajäähdytteinen. Normalisointi jalostaa takomisen aikana häiriintynyttä raerakennetta ja lievittää jäännösjännitystä. Seosteräksillä normalisointilämpötilat ovat tyypillisesti välillä 860 °C ja 950 °C . Tämä käsittely on usein ensimmäinen vaihe ennen karkaisua ja karkaisua.

Karkaisu ja karkaisu (Q&T)

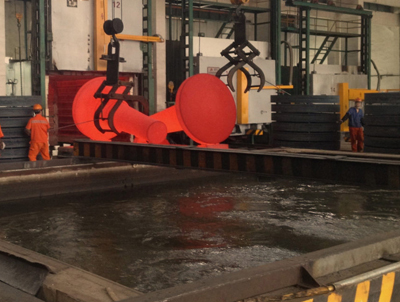

Karkaisussa takominen kuumennetaan austenitointilämpötilaan (tyypillisesti 830 °C - 900 °C useimmille Cr-Mo-seosteräksille) ja jäähdyttämällä se nopeasti vedessä, öljyssä tai polymeerisessa sammutusaineessa. Tämä tuottaa martensiittisen mikrorakenteen, jonka kovuus on erittäin korkea - usein yli 50 HRC - mutta myös korkea hauraus. Karkaisu lämmittää sitten martensiittisen taon alempaan lämpötilaan, yleensä välillä 540 °C ja 700 °C , vähentää haurautta säilyttäen samalla suurimman osan lujuuden paranemisesta. Lopulliset mekaaniset ominaisuudet ovat erittäin hallittavissa karkaisulämpötilan valinnalla.

Hehkutus

Käytetään, kun taonta vaatii maksimaalista pehmeyttä koneistukseen tai kun sisäiset jännitykset on poistettava kokonaan. Täysi hehkutus käsittää hitaan uunin jäähdytyksen Ac3:n yläpuolelta, mikä tuottaa pääasiassa ferriittis-perliittisen mikrorakenteen. Joissakin monimutkaisissa seosterästaukoissa, joissa on monimutkaisia työstövaatimuksia, hehkutus vähentää työkalun kulumista ja koneistusjaksoaikoja merkittävästi – toisinaan leikataan koneistusaikaa 30 % - 50 % verrattuna takomiseen sammutetussa tilassa.

Hitsauksen jälkeinen lämpökäsittely (PWHT)

Monet seosterästakokset sisällytetään hitsattuihin kokoonpanoihin. Hitsauksen jälkeen lämpövaikutusvyöhykkeellä (HAZ) on kovettunut, hauras mikrorakenne ja jäännösvetolujuus, joka voi johtaa viivästyneeseen halkeamiseen tai huoltohäiriöön. PWHT lämpötiloissa tyypillisesti välillä 600 °C ja 760 °C Cr-Mo-seosteräkset karkaisivat HAZ:n, vähentävät vetypitoisuutta ja alentavat jäännösjännitykset hyväksyttävälle tasolle. Paineastioiden takomoille PWHT on pakollinen vaatimus useimmissa suunnittelusäännöissä.

Seosterästaukoista riippuvaiset teollisuudenalat ja miksi koostumuksella on merkitystä

Seosteisen teräskoostumuksen valinta takomoille on aina sovelluslähtöistä. Eri toimialat asettavat taotuille komponenteilleen hyvin erilaisia vaatimuksia, ja seostusstrategia on sovitettava tarkasti palveluympäristöön.

Öljy- ja kaasuteollisuus

Poran kaulukset, venttiilit, kaivonpäälaitteet ja putkistojen laipat toimivat ympäristöissä, joissa on äärimmäistä painetta, H2S:n aiheuttamaa jännityskorroosiota ja syövyttäviä nesteitä. Seosteräs takeet tällä alalla käytetään yleisesti AISI 4130-, 4140- ja F22-laatuja, joissa kaikissa yhdistyvät riittävä korroosionkestävyys ja korkea myötölujuus, joka tarvitaan kestämään ylipaineet. 100 MPa syväkaivon sovelluksissa.

Ilmailu ja puolustus

Laskutelineiden komponentit, toimilaitteen tangot ja rakenteelliset kiinnitysosat vaativat korkeimman teräksen lujuus-painosuhteen. AISI 4340 ja sen tyhjiökaari-uudelleensulatetut (VAR) -versiot tarjoavat vetolujuuden jopa 1800 MPa murtolujuustasoilla, jotka ovat yhteensopivat vaurioita kestävän rakenteen kanssa. Jokaisella lentokoneessa säästettävällä grammalla on pitkäaikaista käyttöarvoa, minkä vuoksi seoksen koostumus ilmailu- ja avaruusseosterästakoissa on säädetty paljon tiukemmille toleransseille kuin tavallisia kaupallisia laatuja.

Sähköntuotanto

Ydin- ja lämpövoimalaitosten höyryturbiinien roottorit, generaattorin akselit ja paineastian suuttimet toimivat jatkuvasti korkeassa lämpötilassa ja paineessa vuosikymmeniä. Tämän alan seosterästakoissa käytetään virumisen kestäviä laatuja, kuten P91, P92 ja 12Cr-1Mo, joissa vanadiini-, niobi- ja volframilisäkkeet luovat mikrorakenteen vakauden, joka estää mittojen muutoksen ja lujuushäviön. 100 000 tuntia käyttölämpötila yli 550°C.

Autot ja raskaat koneet

Kampiakselit, nokka-akselit, kiertokanget, akselin akselit ja vaihteistokomponentit edustavat maailmanlaajuisten seosterästakomomarkkinoiden suurinta segmenttiä. Lajit, kuten 5140 (Cr-teräs) ja 8620 (Ni-Cr-Mo-hiiletysteräs), hallitsevat tässä, ja ne tarjoavat yhdistelmän kotelon kovettumisesta johtuvaa pinnan kovuutta ja metalliseoksen koostumuksesta johtuvaa lujia ydinominaisuuksia. Autojen seosterästaon vuotuinen tuotanto ylittää 10 miljoonaa tonnia maailmanlaajuisesti , mikä tekee autoista suurimman yksittäisen loppukäyttösegmentin.

Seosterästakoiden testaus ja laadunvarmistus

Koska seosteräksen koostumus määrittää suoraan lopullisen taon ominaisuudet, tiukka testaus useissa tuotantovaiheissa on vakiokäytäntö. Seuraavat testit suoritetaan rutiininomaisesti metalliseosterästakoille sen varmistamiseksi, että materiaali täyttää spesifikaatiovaatimukset:

Kemiallinen analyysi

Optista emissiospektrometriaa (OES) tai röntgenfluoresenssia (XRF) käytetään seosteräksen jokaisen lämmön kemiallisen koostumuksen tarkistamiseen ennen taontaa. Tulosten on oltava kunkin elementin määritetyn koostumusalueen sisällä. Kriittisissä sovelluksissa senkan analyysiä täydennetään valmiista takotuotteesta otetulla tuoteanalyysillä.

Mekaaninen testaus

Vetotestaus (ASTM E8:n tai ISO 6892:n mukaan) mittaa myötölujuutta, murtovetolujuutta, venymää ja pinta-alan pienenemistä. Charpy-iskutesti (ASTM E23:n mukaan) arvioi sitkeyden tietyissä lämpötiloissa. Kovuustestaus (Brinell, Rockwell tai Vickers) varmistaa lämpökäsittelyvasteen koko taonta poikkileikkauksella.

Ultraäänitestaus (UT)

Automaattista tai manuaalista UT:ta käytetään havaitsemaan sisäisiä epäjatkuvuuksia, kuten huokoisuutta, halkeamia tai sulkeumia taon rungossa. Hyväksymiskriteerit määritellään standardeissa, kuten ASTM A388 tai EN 10228-3. Paineastioissa tai turbiineissa käytettäville suurille seosterästaukoille UT suoritetaan klo 100 % taontatilavuudesta .

Magneettisten hiukkasten testaus (MT)

MT havaitsee pinnan ja pinnan lähellä olevat epäjatkuvuudet ferriittisissä seosteräksissä. Taonta on magnetoitu ja hienot ferromagneettiset hiukkaset paljastavat pinnalla halkeamia. Tämä testi on erityisen tärkeä metalliseosterästaukoille, jotka on koneistettu, koska koneistus voi paljastaa pinnan alla olevia halkeamia tai paljastaa saumoja, jotka eivät olleet näkyvissä karkeasti taotussa tilassa.

Seosteräs vs. tavallinen hiiliteräs taontasovelluksissa

Käytännön kysymys missä tahansa taontasuunnittelussa on se, ovatko seosaineiden lisäkustannukset perusteltuja verrattuna tavalliseen hiiliteräkseen. Seuraava vertailu tarjoaa tietoihin perustuvan näkökulman:

Avainominaisuuksien vertailu tavallisen hiiliteräksen ja tavallisten seosterästen taontalaatujen välillä
Omaisuus	Pelkkä hiiliteräs (1045)	seosteräs (4140)	seosteräs (4340)
Vetolujuus (Q&T)	570-700 MPa	950–1 100 MPa	1 200–1 450 MPa
Karkaistuvuus	Matala (matala kovettuminen)	Keskikorkea	Erittäin korkea
Sitkeys alhaisessa lämpötilassa	Köyhä	Hyvä	Erinomainen
Korroosionkestävyys	Köyhä	Kohtalainen	Kohtalainen
Korkean lämpötilan lujuus	Köyhä above 300°C	Hyvä to 450°C	Hyvä to 450°C
Suhteellinen materiaalikustannus	Alin	1,5-2x tavallista hiiltä	2,5-4x tavallista hiiltä

Sovelluksissa, joissa taonta on pieni, kevyesti kuormitettu tai helposti vaihdettavissa, tavallinen hiiliteräs voi olla käytännöllinen valinta. Kuitenkin kaikissa komponenteissa, joissa vika olisi katastrofaalinen tai joissa osan koon (painon) pienentäminen on kaupallisesti tärkeää, Seosteräs takeet deliver a cost-performance advantage joka kompensoi nopeasti korkeamman materiaalihinnan pienemmän komponentin painon, pidennetyn käyttöiän ja alhaisemman huoltotiheyden ansiosta.

Kuinka valita oikea seosteräslaatu taontavaatimuksillesi

Oikean seosteräskoostumuksen valitseminen taontaprojektia varten on rakenteellinen suunnittelupäätös. Seuraavia tekijöitä tulee arvioida järjestelmällisesti:

Käyttölämpötila-alue: Normaalit Cr-Mo-laadut, kuten 4140 tai F11, riittävät ympäristön ja kohtalaisiin lämpötiloihin 400 °C asti. Yli 500°C lämpötiloissa tulee harkita modifioituja 9Cr-laatuja (P91, P92) tai austeniittista ruostumatonta taontaa.
Vaadittu vahvuus: Määritä suunnittelun vaatima pienin myötöraja ja vetolujuus. Yli 900 MPa:n myötölujuksiin tulee valita nikkeliä sisältävät teräkset (4340, 300M) tai erittäin lujat seosteräkset.
Leikkauksen paksuus ja karkenevuus: Suuremman poikkileikkauksen takeet vaativat korkeamman karkaisun läpikarkaisun saavuttamiseksi. Tavalliset seosteräkset, kuten 4140, voidaan karkaista täysin osissa noin 75mm halkaisija ; suurempia osia varten tarvitaan korkeampia nikkelilaatuja tai tyhjiösulatettuja variantteja.
Syövyttävä ympäristö: Jos taonta joutuu alttiiksi H2S:lle, klorideille tai happamille ympäristöille, tulee harkita korroosionkestäviä seosteräksiä, joiden kromi- tai ruostumaton laatu on korkeampi, vaikka perusmekaaniset vaatimukset voitaisiin täyttää yksinkertaisemmalla seoksella.
Hitsausvaatimukset: Korkeampi hiili- ja seosainepitoisuus yleensä heikentää hitsattavuutta. Jos seosterästaonta hitsataan käytön aikana, hiiliekvivalenttiarvo (CE) alle 0.45 on tyypillisesti suunnattu välttämään vedyn aiheuttamaa halkeilua HAZ:ssa ilman pakollista esilämmitystä.
Iskusitkeys matalissa lämpötiloissa: Offshore-, arktisissa tai kryogeenisissa sovelluksissa Charpyn iskuenergia on määritettävä vähimmäislämpötilassa. Nikkelilisäkkeet ovat tehokkain tapa säilyttää sitkeys pakkasessa seosteräksissä.

Nousevat trendit seosteräksen koostumuksessa ja taontatekniikassa

Seosteräksen kehitys ei ole staattinen. Tutkimus- ja teollisuuskehitystyöt jatkavat seosteräskoostumuksilla saavutettavien rajojen työntämistä, millä on merkittäviä vaikutuksia seuraavan sukupolven metalliseosterästakoihin.

Kehittyneet korkealujat matalaseosteiset (AHSLA) teräkset

Nämä laatuluokat saavuttavat edellä mainitut vetolujuudet 1000 MPa joiden kokonaisseospitoisuus on alle 3 %, pääasiassa niobiumin (0,02–0,06 %), titaanin (0,01–0,04 %) ja vanadiinin (0,05–0,15 %) mikroseoslisäysten kautta. Mekanismi perustuu kovettumiseen hienoista karbidi- ja nitridihiukkasista, joita muodostuu kontrolloidun jäähdytyksen aikana takomisen jälkeen. Tuloksena on laatu, jossa yhdistyvät perinteisen runsasseosteisen teräksen lujuus, merkittävästi parantunut hitsattavuus ja alhaisemmat raaka-ainekustannukset.

Termomekaaninen ohjattu käsittely (TMCP) takomoille

TMCP integroi takomisen muodonmuutoksen ohjattuun jäähdytykseen yhdessä koordinoidussa järjestyksessä ja korvaa perinteiset uudelleenlämmitys- ja sammutusjaksot. Seosteisille teräksille TMCP voi saavuttaa alla olevat raekoot 10 mikrometriä — paljon hienompaa kuin perinteisesti taottu ja lämpökäsitelty materiaali. Pienempi raekoko parantaa samanaikaisesti lujuutta, sitkeyttä ja väsymiskestävyyttä lisäämättä metalliseospitoisuutta, mikä vähentää lämpökäsittelyn energiankulutusta jopa 25 % joissakin taontaoperaatioissa.

Lisäainevalmistus takomoiden täydennykseksi

Vaikka lisäainevalmistus (AM) ei pysty jäljittelemään seosterästakkojen kuiturakennetta ja tiheyttä, sitä käytetään yhä useammin lähes verkon muotoisiin aihioihin, jotka myöhemmin taotaan. Tämä hybridi lähestymistapa vähentää materiaalin hukkaa 60–70 % osto-lentää -suhde tyypillinen perinteisessä takomisessa alle 30 % monimutkaisille muodoille, samalla kun taontaprosessin rakenteelliset eheysedut säilyvät. Seosteräsjauheet AM:lle ovat kasvava erikoissegmentti, jonka koostumukset heijastavat tiiviisti vakiintuneita muokattuja metalliseoslaatuja.

Laskennallinen metalliseossuunnittelu

CALPHAD-pohjaisten laskennallisten termodynamiikan työkalujen avulla metallurgit voivat nyt suunnitella uusia seosteräskoostumuksia ennustamalla faasikaavioita, transformaatiolämpötiloja ja mikrorakenteen kehitystä ennen kuin yksi kilogramma terästä sulaa. Tämä lähestymistapa nopeuttaa dramaattisesti uusien seosterästaontalaatujen kehityssykliä – lyhentää aikaa konseptista pätevään tuotantolaatuun verrattuna perinteisestä. 10-15 vuotta joissakin ohjelmissa vain 3–5 vuoteen.

Kieli

+86-13915203580

Lähetä palautetta
