Mikä on teräksen sulamispiste?
1370°C - 1540°C / 2500°F – 2800°F
Teräs ei sula yhdessä kiinteässä lämpötilassa. Koska teräs on raudan ja hiilen seos, joka on usein yhdistetty kromin, nikkelin, mangaanin tai molybdeenin kaltaisiin alkuaineisiin, sen sulamispiste on tietyn alueen sisällä eikä yhden tarkan luvun sisällä. Useimmat kaupalliset teräslaadut alkavat muuttua nestemäisiksi jossain välissä 1370°C ja 1540°C (2500 - 2800°F) , jolloin tarkka arvo muuttuu kyseisen laadun tarkan kemiallisen koostumuksen mukaan.
Tällä valikoimalla on metallurgeille paljon muutakin kuin uteliaisuutta. Valimot käyttävät sitä uunien tavoitteiden asettamiseen, valmistajat käyttävät sitä ymmärtääkseen, kuinka lähellä heidän hitsaus- tai leikkausprosessinsa ovat täydessä nesteytyksessä, ja insinöörit käyttävät sitä arvioidakseen, kuinka rakenne käyttäytyy, jos se altistuu äärimmäiselle kuumuudelle. Sadan asteen sulamispisteen heilahdus voi muuttaa uunin energiankulutusta, tulenkestävän vuorauksen valintoja ja jopa tiettyyn käyttötarkoitukseen valitun teräslaadun.
Kaksi toisiinsa liittyvää termiä kannattaa erottaa aikaisin. The solidus lämpötila on paikka, jossa sulaminen alkaa, ja likvidus lämpötila on paikka, jossa metalli on täysin nestemäistä. Näiden kahden pisteen välissä teräs on sekoitettuna, osittain sulana, jota valimooperaattorit kutsuvat toisinaan tahmeaksi vyöhykkeeksi. Valu- ja kaatopäätökset tehdään tätä vyöhykettä silmällä pitäen, koska liian aikainen kaato uhkaa epätäydellistä virtausta, kun taas ylikuumeneminen kuluttaa energiaa ja voi edistää jyvien kasvua, mikä heikentää lopputuotetta.
Harkitse käytännön esimerkkiä. Teräslevyä happipolttimella leikkaava rakennetehdaskonepaja toimii liekin lämpötilassa selvästi sulamispisteen yläpuolella, minkä vuoksi leikkausreuna nesteytyy hetkeksi ja puhalletaan pois happivirran vaikutuksesta. Moottorilohkoa kaatava valimo sitä vastoin lämmittää metallia tarkoituksella vain vaatimattoman marginaalin likviduslämpötilan yläpuolelle, koska ylikuumeneminen tuhlaa polttoainetta ja voi heikentää valmiita valukappaleita. Sama fyysinen ominaisuus, sulamispiste, ohjaa kahta täysin erilaista toimintapäätöstä prosessista riippuen.
Miksi teräksen sulamispiste vaihtelee niin paljon?
Puhdas rauta sulaa suhteellisen ennustettavassa 1538°C:ssa (2800°F). Heti kun hiiltä ja muita seosaineita lisätään, tämä määrä alkaa muuttua. Jokainen elementti muuttaa metallin kidehilaa hieman eri tavalla, ja kumulatiivinen vaikutus tuottaa laajan sulamisalueen, joka näkyy teräsperheessä.
Hiili
Pienetkin lisäykset hiilipitoisuudessa laskevat sulamispistettä huomattavasti. Hiilen nostaminen noin 0,05 prosentista 2,0 prosenttiin voi laskea sulamispistettä reilusti yli 100 °C, minkä vuoksi korkeahiiliset työkaluteräkset yleensä sulavat alhaisemmissa lämpötiloissa kuin erittäin vähähiiliset mietoteräkset.
Kromi
Kromi is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nikkeli
Nikkeli improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangaani
Mangaani is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molybdeeni
Molybdeeni raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Pii
Pii is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Myös epäpuhtauksilla on merkitystä. Raaka-aineista jäänyt rikki ja fosfori, jos niitä ei jalosteta kunnolla, voivat alentaa tehokasta sulamiskäyttäytymistä raerajoilla ja myötävaikuttaa ilmiöön nimeltä hot shortness, jossa metalli haurastuu ja halkeilee korkeissa käyttölämpötiloissa jo ennen kuin se lähestyy bulkkisulamispistettä. Tämä on yksi syy siihen, miksi nykyaikainen teräksenvalmistus painottaa niin paljon jäännöselementtitasojen tiukkaa hallintaa sen sijaan, että se seuraa vain pääseoslisäyksiä.
Käytännön huomioitava materiaalia valittavalle on se, että ilmaus "teräksen sulamispiste" on todella lyhenne läheisesti liittyvien arvojen perheelle. Varaston lattialla vierekkäin istuvilla kahdella kelalla, toisella mietoteräs ja yksi korkeahiilinen työkaluteräs, sulamispisteet voivat poiketa toisistaan reilusti yli 100 celsiusastetta, vaikka molempia kuvataan oikein teräkseksi.
Sulamispisteet terästyypin mukaan
Alla olevassa taulukossa on ryhmitelty yleiset teräsperheet ja niihin tyypillisesti liittyvät sulamisalueet. Nämä luvut kuvastavat alan yleisiä referenssejä yksittäisen tehtaan teknisten tietojen sijaan, joten varmista aina tarkat arvot tietyn lämmön tai laadun sertifioitujen tietojen perusteella, ennen kuin siitä tulee osa kriittistä laskelmaa.
| Terästyyppi | Sulamispiste (°C) | Sulamispiste (°F) |
|---|---|---|
| Vähähiilinen (mieto) teräs | 1410-1530 | 2570-2785 |
| Keski- ja korkeahiilinen teräs | 1410-1530 | 2570-2785 |
| Ruostumaton teräs | 1375-1530 | 2500-2785 |
| Vähäseostettu teräs | ≈ 1432 | ≈ 2610 |
| Korkeaseosteinen teräs | ≈ 1415 | ≈ 2600 |
| Työkalu terästä | 1400-1425 | 2550-2600 |
| Rakenteellinen teräs | ≈ 1425 | ≈ 2600 |
Huomaa kuinka työkaluteräs ja rakenneteräs istuvat hieman alempana kuin leveämpi hiiliteräsnauha. Työkaluteräksissä on korkeampi hiilipitoisuus ja lisäseoselementtejä, jotka laskevat sulamispistettä, ja rakennelaadut on muotoiltu hitsattavuutta ja sitkeyttä varten pikemminkin kuin kestämään korkeimpia uunin lämpötiloja.
On myös syytä huomata, että missään yksittäisessä kategoriassa alue ei ole jakautunut tasaisesti. Mieto 1020 teräs ja 1095 korkeahiilinen teräs ovat molemmat teknisesti hiiliteräksiä, mutta korkeampi hiililaatu pysyy johdonmukaisesti nauhan alapäässä, kun taas ohuempi laatu on yläpäätä kohti. Kaikkien, jotka määrittävät uunin asetuksia sekaromu- tai varastoerälle, tulisi ottaa huomioon tämä leviäminen sen sijaan, että oletetaan, että yksi keskipistelämpötila sopii jokaiselle kappaleelle yhtä hyvin.
Kuinka teräksen sulamispiste todella mitataan?
Sulamispisteluvut eivät tule arvailusta. Metallialurgit ja materiaalilaboratoriot luottavat kouralliseen vakiintuneeseen tekniikkaan määrittääkseen tietyn teräskoostumuksen solidus- ja likviduslämpötilat.
Differentiaalinen lämpöanalyysi
Pieni näyte kuumennetaan inertin vertailumateriaalin rinnalla ja näiden kahden välistä lämpötilaeroa seurataan. Kohta, jossa teräsnäyte absorboi ylimääräistä lämpöä faasin vaihtamiseksi, paljastaa solidus- ja likviduspisteet tarkasti.
Optinen pyrometria
Tuotantouuneissa kosketuksettomat optiset pyrometrit lukevat sulan tai lähes sulan teräksen antaman säteilyenergian arvioidakseen pintalämpötilan ilman, että koetin koskettaa metallia suoraan, mikä on välttämätöntä, kun otetaan huomioon, kuinka nopeasti nestemäinen teräs kuluttaisi termoparin.
Upotustermoparit
Kertakäyttöiset, uhrautuvat lämpöparianturit upotetaan suoraan sulaan teräkseen lyhyttä lukemista varten. Jokaista anturia käytetään kerran ja se hylätään, koska lämpö tuhoaa kärjen, mutta lukema on erittäin tarkka kyseiselle yksittäiselle mittaukselle.
Vaihekaavion viite
Sen sijaan, että insinöörit mittaisivat fysikaalisen näytteen joka kerta, he tarkastelevat usein rauta-hiilifaasikaaviota ja seoskohtaisia faasidiagrammeja, jotka kartoittavat, kuinka solidus- ja likviduslämpötilat muuttuvat koostumuksen muuttuessa, mikä mahdollistaa sulamiskäyttäytymisen ennustamisen tunnetun kemian perusteella.
Tuotantouunit yhdistävät tyypillisesti useita näistä menetelmistä. Jatkuva optinen pyrometri saattaa seurata yleisiä suuntauksia koko kuumuuden ajan, kun taas säännölliset upotustermoparin upotukset vahvistavat kylvyn todellisen lämpötilan keskeisissä päätöspisteissä, kuten juuri ennen uunin napauttamista.
Uunista harkkoksi: Kuinka teräs todella sulaa
Ymmärtäminen, missä sulamispiste tulee esiin tuotannossa, auttaa selittämään, miksi lukua pidetään niin tärkeänä toimintaparametrina kuin taustatietona.
Valokaariuuni (EAF)
Teräsromu ladataan tulenkestävällä vuoratulla astialla ja sulatetaan isojen grafiittielektrodien ja varauksen väliin lyötyillä sähkökaareilla. Kylvyn lämpötilat nostetaan mukavasti likviduspisteen yläpuolelle, usein 1600-1700°C alueelle, jotta varmistetaan täydellinen sulaminen ja jätetään aikaa jauhamisreaktioille ennen koputusta.
Perushappiuuni (BOF)
Masuunissa sulatettu rauta yhdistetään romun kanssa ja puhalletaan erittäin puhtaalla hapella, mikä laukaisee eksotermisiä reaktioita, jotka auttavat ylläpitämään korkeita lämpötiloja, joita tarvitaan panoksen nestemäisenä pitämiseen samalla, kun hiili ja epäpuhtaudet hapettuvat pois.
Induktiouuni
Yleisiä pienempiä eriä tai erikoisseoksia tuottavissa valimoissa induktiouuneissa käytetään sähkömagneettisia kenttiä panoksen suoraan lämmittämiseen, mikä tarjoaa tarkan lämpötilan säädön, joka sopii hyvin tiettyyn tulistukseen likviduspisteen yläpuolelle.
Kaikissa tapauksissa kylvyn tavoitelämpötila asetetaan siten, että lejeeringin erityinen likviduspiste on lattia sekä tulistusmarginaali, joka antaa käyttäjälle työaikaa kaatamiseen, seostuslisäyksiin ja lämpötilahäviöön siirron aikana muottiin tai jatkuvatoimiseen valulaitteeseen. Liian vähäinen tulistus vaarantaa teräksen osittain jähmettyä ennen kuin se saavuttaa muotin; liian paljon hukkaa energiaa ja voi lisätä tulenkestävän kulumisen.
Sulamispiste vs rakennevikalämpötila
~1370-1540°C
Lämpötila, jossa teräs muuttuu fyysisesti kiinteästä nestemäiseksi. Tämän pisteen saavuttaminen vaatii uunin tai erittäin voimakkaan, jatkuvan lämmönlähteen.
~500-600°C
Lämpötila-alue, jossa kantava teräs alkaa menettää tarpeeksi lujuutta, jotta se ei enää kestä suunniteltua kuormaa turvallisesti, kauan ennen kuin metalli on lähellä sulaa.
Tämä ero on yksi eniten väärinymmärretyistä kohdista teräksen käyttäytymisessä. Teräspalkin ei tarvitse sulaa epäonnistuakseen. Rakenneteräs säilyttää tyypillisesti vain murto-osan huoneenlämpötilastaan myötölujuudestaan, kun se ylittää noin 500–600 °C, minkä vuoksi palontorjuntatekniikka keskittyy pitämään teräs tämän kynnyksen alapuolella sulamispisteensä alapuolella. Palonkestävyyttä suunnitteleva arkkitehti tai insinööri työskentelee täysin eri numerolla kuin valimooperaattori, joka kaataa sulaa terästä muottiin.
Load muuttaa myös kuvaa. Kevyesti kuormitettu osa voi kestää korkeampia lämpötiloja kuin raskaasti kuormitettu elementti ennen muodonmuutosta, joten minkä tahansa rakenneosan tarkka murtumislämpötila riippuu siitä, kuinka paljon painoa se kantaa suhteessa sen nimelliskapasiteettiin, ei yhdestä yleisestä numerosta.
Tämä sulamispisteen ja toimintahäiriön välinen kuilu selittää myös sen, miksi teräksen kuvataan usein menettävän lujuutta vähitellen sen sijaan, että se hajoaisi kerralla. Noin 200 °C ja 300 °C välillä useimmat hiiliteräkset säilyttävät lähes kaiken lujuutensa huoneenlämpötilassa. Sieltä ylöspäin lujuuskäyrä taipuu alas kiihtyvällä tahdilla, joten ero 500°C ja 600°C välillä merkitsee paljon enemmän rakenteellista laskelmaa kuin sama sadan asteen rako lähellä huoneenlämpötilaa.

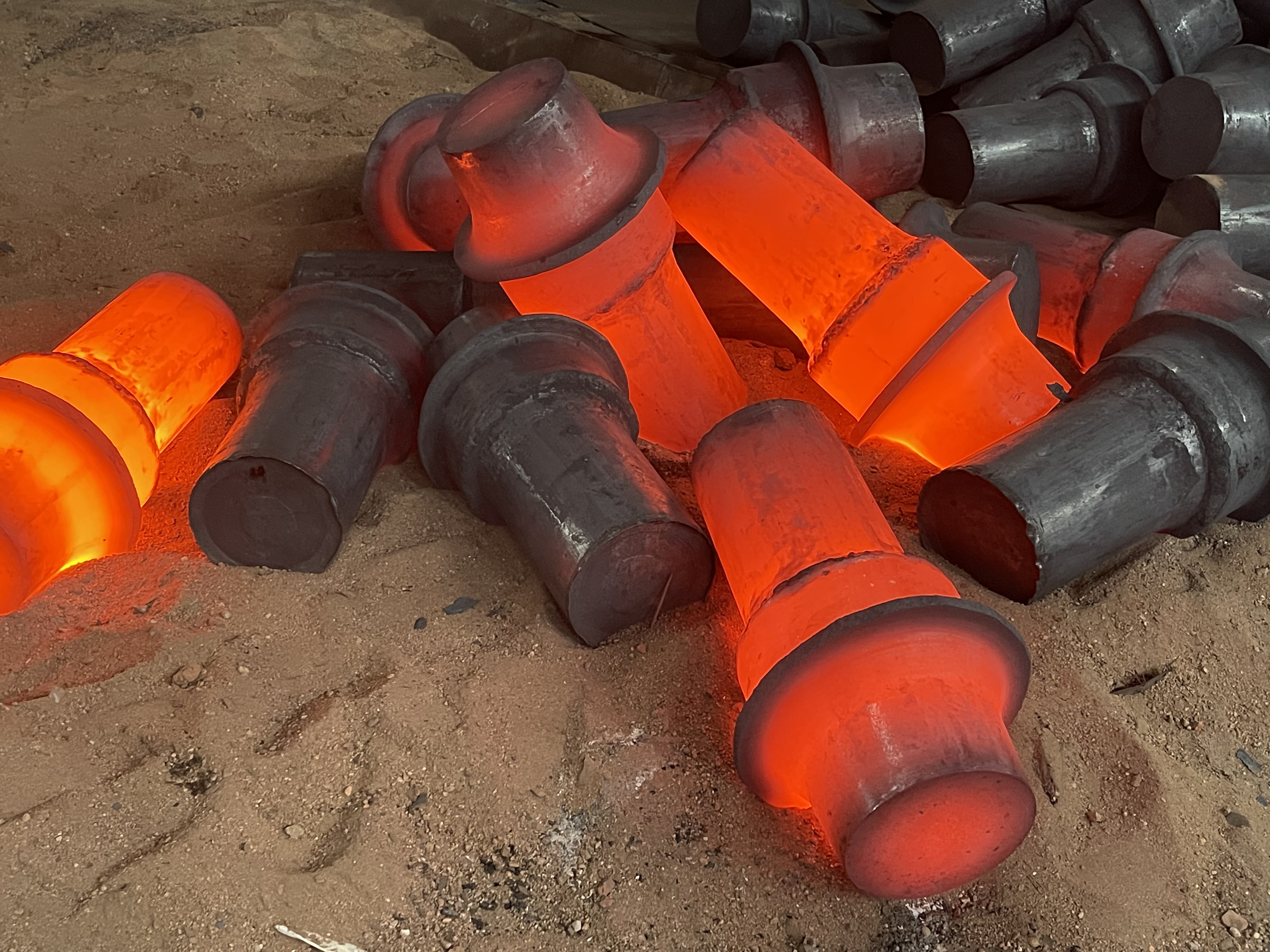

Teräksen sulamispiste takomisessa ja valmistuksessa
Sulamispiste ei ole tärkein luku taontapajassa. Tärkeintä on taontalämpötilaikkuna , nauha, joka istuu mukavasti sulamisalueen alapuolella, joten metalli on tarpeeksi kuumaa, jotta se voidaan muotoilla uudelleen vasaralla tai puristamalla, mutta se ei kuitenkaan koskaan lähesty nesteyttämistä.
Aihion lämmitys
Teräsmassaa kuumennetaan uunissa kohti kuumaa työskentelyaluetta, jota yleisesti mainitaan noin 1100 °C - 1250 °C (noin 2000 °F - 2300 °F) monien hiili- ja seoslaatujen osalta, selvästi alle aiemmin tässä artikkelissa esitetyn sulamisalueen.
Liotus tasaisen lämpötilan saavuttamiseksi
Työkappaletta pidetään riittävän pitkään lämpötilassa, jotta lämpö tunkeutuu tasaisesti sen poikkileikkauksen läpi, jolloin vältetään tilanne, jossa pinta on työstettävä, mutta ydin on vielä suhteellisen kylmä ja muodonmuutoksia kestävä.
Teräksen taonta paineen alla
Vasarat, puristimet tai valssauslaitteet muokkaavat pehmennettyä mutta silti kiinteää terästä haluttuun muotoon. Hyvin sulamispisteen alapuolella pysyminen pitää raerakenteen ennallaan ja on osa sitä, miksi taotut osat arvostetaan lujuuden vuoksi valetuihin vastaaviin verrattuna.
Ohjattu jäähdytys
Muotoilun jälkeen kappaletta jäähdytetään hallitusti, joskus myöhemmin lämpökäsittelyllä, jotta taontaprosessin mekaaniset ominaisuudet lukitaan.
Takomisen lämpötilan ja sulamispisteen välisen eron ymmärtäminen selittää paljon siitä, miksi taontalaitteet on suunniteltu sellaisiksi kuin ne ovat. Uunin säätimet, pyrometrit ja liotusaikamenetelmät ovat kaikki olemassa, jotta työkappale pysyy turvallisesti taontaikkunan sisällä. Ylitä tämä ikkuna ja ajaudu kohti sulamisaluetta, jolloin palaneen teräksen, karkean rakeisen rakenteen ja murtumisen riski muotoilun aikana kasvaa jyrkästi. Tämä on yksi syy, miksi kokeneet liikkeet eivät käsittele sulamispistetietoja toimintakohteena, vaan kovana kattona, josta pitää pysyä poissa kuumatyöstöprosessin aikana.
Kuumataonta vs kylmätaonta
Useimmat teräksen taonta tapahtuu kuumana, yllä kuvatussa lämpötilaikkunassa, koska kuumennettu teräs muuttaa muotoaan paljon pienemmällä voimalla kuin teräs huoneenlämmössä ja kiteytyy uudelleen toimiessaan välttäen sisäisen jännityksen muodostumista. Kylmätaonta sitä vastoin muotoilee terästä huoneenlämpötilassa tai lähellä sitä, luottaen metallin taipuisuuteen lämmön sijaan. Kylmätakominen ei liity sulamispistekeskusteluun suorassa mielessä, mutta se on mainitsemisen arvoinen, koska valinta kuuma- ja kylmätakonnan välillä itsellään vaikuttaa osittain siihen, kuinka tietyn teräslajin ominaisuudet muuttuvat, kun se lähestyy lämpörajojaan tai pysyy kaukana niistä.
Yleisiä vikoja, jotka liittyvät ylikuumenemiseen takomisen aikana
Kun uunin käyttäjä antaa massan hiipiä liian lähelle sulamisaluetta, ilmaantuu yleensä kourallinen ennustettavia vikoja. Raekasvu tuottaa karkean sisäisen rakenteen, joka vähentää sitkeyttä. Alkava sulaminen raerajoilla, jota joskus kutsutaan palamiseksi, voi vahingoittaa materiaalia pysyvästi, vaikka suurin osa kappaleesta ei koskaan nesteytyisi näkyvästi. Kalkkikiven muodostuminen kiihtyy lämpötilan noustessa, mikä hukkaa materiaalia ja vaikeuttaa jälkikäsittelyä. Näiden merkkien varhainen tunnistaminen on osa sitä, miksi uunin lämpötilan hallinta ja valvonta ovat edelleen keskeisiä taontatoimintoja.
Sulamispiste hitsauksessa ja leikkauksessa takomiseen verrattuna
Hitsaus ja lämpöleikkaus ovat lämpötilaspektrin vastakkaisessa päässä takomisesta. Kun takomalla tarkoituksella vältetään sulamisalue, hitsauksessa saavutetaan se ainakin paikallisesti kahden teräspalan sulattamiseksi yhteen.
Valokaarihitsauksen aikana välitön hitsausallas ylittää tyypillisesti perusteräksen sulamispisteen merkittävällä marginaalilla, koska valokaari itsessään palaa useissa tuhansissa asteessa ja paikallinen tulistus auttaa varmistamaan täyden sulautumisen perusmetallin ja täyteaineen välillä. Tämä on kapea, erittäin paikallinen tapahtuma, toisin kuin uunin sulatus, jossa koko panos saatetaan lämpötilaan. Ympäröivä perusmetalli, joka on vain lyhyen matkan päässä hitsausaltaista, voi silti olla lähellä huoneenlämpötilaa, minkä vuoksi hitsaus aiheuttaa jyrkkiä lämpögradientteja ja miksi lämmöntuoton ja jäähdytysnopeuden hallinta on niin keskeistä hitsin laadun kannalta.
Lämpöleikkausprosessit, kuten happipolttoaineleikkaus ja plasmaleikkaus, toimivat samalla tavalla ja ajavat teräksen kapeaa uurretta sulamispisteensä yli, jotta se voidaan sinkoutua sulana kuonana, kun taas ympäröivä levy pysyy rakenteellisesti suurelta osin ennallaan, lukuun ottamatta kapeaa lämpövaikutteista vyöhykettä.
Kuinka teräksen sulamispiste verrataan muihin metalleihin
Teräksen sijoittaminen muiden yleisten teollisuusmetallien viereen auttaa tuomaan sen sulamiskäyttäytymisen kontekstiin, varsinkin jokaiselle, joka valitsee materiaalien välillä korkean lämpötilan sovelluksiin.
| Metal | Sulamispiste (°C) | Sulamispiste (°F) |
|---|---|---|
| Lyijy | ≈ 327 | ≈ 621 |
| Sinkki | ≈ 420 | ≈ 788 |
| Alumiini | ≈ 660 | ≈ 1221 |
| Kupari | ≈ 1085 | ≈ 1985 |
| Puhdasta rautaa | ≈ 1538 | ≈ 2800 |
| Teräs (yleinen valikoima) | 1370-1540 | 2500-2800 |
| Titaani | ≈ 1668 | ≈ 3034 |
| Volframi | ≈ 3422 | ≈ 6192 |
Teräs istuu mukavasti alumiinin ja kuparin yläpuolella, mikä selittää sen, miksi alumiini ja kupari tarvitsevat paljon vähemmän uunienergiaa sulaakseen ja niitä käytetään yleisesti paikoissa, joissa alhaisemmat käsittelylämpötilat ovat etu. Titaani sulaa huomattavasti korkeammassa lämpötilassa kuin useimmat teräslajit, ja volframi kuuluu omaan luokkaansa, minkä vuoksi volframi valitaan filamenteille ja komponenteille, joiden on selviydyttävä äärimmäisestä, jatkuvasta kuumuudesta, joka nesteyttäisi teräksen suoraan.
Mielenkiintoista on, että teräksen sulamispiste on lähellä puhtaan raudan sulamispistettä ja useimmissa seosvalmisteissa hieman alle. Tämä on sopusoinnussa yleisen metallurgisen periaatteen kanssa, jonka mukaan elementin seostus alentaa lähes aina sen sulamispistettä puhtaaseen perusmetalliin verrattuna, mikä pätee yleisimpiin seosjärjestelmiin, ei vain teräkseen.
Yleisiä väärinkäsityksiä teräksen sulamispisteestä
Teräksellä on yksi tarkka sulamispiste, samalla tavalla kuin vesi jäätyy tarkalleen nollassa celsiusasteessa.
TodellisuusTeräs on seos, joten se sulaa sen solidus- ja liquidus-lämpötilojen määrittelemällä alueella, jotka muuttuvat koostumuksen mukaan sen sijaan, että pysyisivät yhdessä kiinteässä numerossa.
Teräsrakenteesta tulee vaarallinen vasta, kun se alkaa sulaa.
TodellisuusRakenneteräs menettää suuren osan kantokyvystään noin 500–600 °C:ssa, satoja asteita sulamisalueensa alapuolella, joten rikkoutumisriski kasvaa kauan ennen kuin metalli on lähellä nestettä.
Ruostumattomalla teräksellä on aina korkeampi sulamispiste kuin tavallisella hiiliteräksellä, koska se on ensiluokkaista materiaalia.
TodellisuusNämä kaksi aluetta menevät olennaisesti päällekkäin, ja tarkalleen verrattavista laaduista riippuen joillakin hiiliteräksillä voi olla korkeampi sulamispiste kuin joillakin ruostumattomilla laaduilla.
Takominen vaatii teräksen kuumentamisen lähellä sen sulamispistettä, jotta se olisi riittävän pehmeä muotoutumaan.
TodellisuusTakominen pysyy tarkoituksella selvästi sulamisalueen alapuolella, tyypillisesti 100°C - 300°C alempana, koska liian lähellä nesteytymistä työskentely vahingoittaa raerakennetta ja lisää halkeiluriskiä.
Usein kysytyt kysymykset
Missä lämpötilassa teräs sulaa Celsius-asteissa?
Useimmat kaupalliset teräslaadut sulavat jossain välillä 1370 °C - 1540 °C, ja tarkka luku riippuu hiilipitoisuudesta ja muiden seosaineiden, kuten kromin, nikkelin tai mangaanin, läsnäolosta.
Missä lämpötilassa teräs sulaa Fahrenheit-asteissa?
Fahrenheitissä sama alue tarkoittaa noin 2500–2800 °F, mikä taas muuttuu jonkin verran tietyn laadun ja sen seosainesisällön mukaan.
Onko ruostumattoman teräksen sulamispiste erilainen kuin hiiliteräksen sulamispiste?
Nämä kaksi aluetta menevät päällekkäin merkittävästi. Ruostumattoman teräksen lämpötila on tyypillisesti 1375–1530 °C, kun taas hiiliteräs tyypillisesti 1410–1530 °C, joten ero tietyn ruostumattoman teräksen ja tietyn hiililaadun välillä on yleensä pienempi kuin ihmiset odottavat.
Miksi rakenneteräs hajoaa tulipaloissa kauan ennen kuin se sulaa?
Kantokyky laskee jyrkästi, kun teräs läpäisee noin 500 °C - 600 °C, mikä on paljon sulamisalueensa alapuolella. Teräs on tuolloin vielä kiinteää, mutta se on menettänyt liikaa lujuutta kestääkseen suunniteltua kuormaa.
Mitä eroa on sulamispisteen ja taontalämpötilan välillä?
Sulamispiste on paikka, jossa teräs muuttuu täysin nestemäiseksi. Taontalämpötila on alempi työskentelyikkuna, yleensä noin 1100 °C - 1250 °C monille laaduille, ja se on valittu erityisesti pysymään hyvin erossa sulamisalueelta tehden metallista kuitenkin riittävän pehmeän muotoiltamaan sitä uudelleen.
Nostaako vai alentaako hiilen lisääminen teräksen sulamispistettä?
Hiilen lisääminen alentaa sulamispistettä. Suurempi hiilipitoisuus vetää sulamisaluetta alaspäin, mikä on osa sitä, miksi korkeahiiliset työkaluteräkset yleensä sulavat hieman alhaisemmissa lämpötiloissa kuin erittäin vähähiiliset mietoteräkset.
Miksi teräksen sulamispiste annetaan vaihteluvälinä yhden luvun sijaan?
Teräs on seos, ei puhdas alkuaine, joten sillä ei ole yhtä kiinteää sulamispistettä kuten puhtaalla raudalla. Tarkat solidus- ja likviduslämpötilat vaihtelevat kunkin laatuluokan hiilen ja seosalkuaineiden tietyn sekoituksen mukaan.
Kuinka kuumaksi hitsausallas muuttuu teräksen sulamispisteeseen verrattuna?
Tyypillinen kaarihitsaushitsausallas kulkee reilusti perusteräksen bulkkisulamisalueen yläpuolella, usein noin 1600°C tai korkeammalla välittömässä kaarivyöhykkeessä, koska prosessi tarvitsee riittävästi tulistusta varmistaakseen täyden sulamisen perusmetallin ja täyteaineen välillä.
Muuttuuko teräksen sulamispiste paineen tai korkeuden mukaan?
Sulamispiste muuttuu hieman paineen mukana tiukasti termodynaamisessa mielessä, mutta vaikutus on riittävän pieni normaaleissa ilmakehän olosuhteissa, joten se ei ole käytännöllinen tekijä päivittäisessä uunissa, takomisessa tai hitsauksessa.
