Minkä tyyppinen seos on teräs? Sutaia vastaus
Teräs on pohjimmiltaan an rauta-hiiliseos , jossa hiilipitoisuus vaihtelee välillä 0,02 - 2,14 painoprosenttia. Tämä kapea hiilikaistale muuttaa muuten hauraan harkkoraudan materiaaliksi, joka pystyy ylittämään siltoja, sijoittamaan turbiineja ja muodostamaan nykyaikaisen infrastruktuurin selkärangan. Tämän perusrauta-hiiliyhdistelmän lisäksi Seosteräs ottaa käyttöön lisäseoselementtejä - kuten mangaania, kromia, nikkeliä, molybdeeniä, vanadiinia ja piitä - suunnitellakseen erityisiä mekaanisia, termisiä ja kemiallisia ominaisuuksia, joita tavallinen hiiliteräs ei yksinkertaisesti voi saavuttaa.
Termi "seosteräs" on sekä tarkka että laaja. Tarkimmassa metallurgisessa mielessä kaikki teräs on seos, koska se sisältää vähintään kaksi alkuainetta. Mutta teollisessa käytännössä "seosteräs" viittaa erityisesti teräksiin, joihin yhden tai useamman seosaineen tahallinen lisäys lisää suorituskykyä standardihiiliteräslaatuja pidemmälle. Kun tämä materiaali muotoillaan puristusvoimalla kuumana tai kylmänä, tulos on Seosteräs forgings — komponentit, jotka on arvostettu suunnatun raevirtauksen, erinomaisen sitkeyden ja väsymiskestävyyden vuoksi vaativissa huoltoympäristöissä.
Kuinka teräs luokitellaan seokseksi
Metallurgit luokittelevat metalliseokset niiden perusmetallin ja lisäelementtien luonteen perusteella. Teräs kuuluu laajempaan perheeseen rautametalliseokset — seokset, joissa rauta on hallitseva alkuaine. Rautaseosten sisällä hiilipitoisuus vetää ensimmäisen suuren jakoviivan:
Teräsperheessä American Iron and Steel Institute (AISI) ja Society of Autoteollisuus Engineers (SAE) ylläpitävät laajalti hyväksyttyä nimitysjärjestelmää. Hiiliteräksissä on alhaisia seosainepitoisuuksia, kun taas seosteräkset ylittävät tarkoituksella seuraavat kynnyspitoisuudet (AISI:n määrittelemällä tavalla) mille tahansa yksittäiselle elementille: 1,65 % mangaania, 0,60 % piitä tai 0,60 % kuparia , tai sisältävät tietyt vähimmäismäärät alumiinia, kromia, kobolttia, niobiumia, molybdeeniä, nikkeliä, titaania, volframia, vanadiinia tai zirkoniumia.
Tällä luokittelulla on valtava merkitys hankinnassa, hitsausprosessien kelpuutuksessa, lämpökäsittelyn suunnittelussa ja tuotannossa Seosteräs takeet . 4340 seosterästä (nikkeli-kromi-molybdeenilaatu) hankkivan taontapajan on käsiteltävä sitä hyvin eri tavalla kuin tavallista 1045-hiiliterästä esilämmityslämpötilojen, karkaisuaineiden ja karkaisujaksojen suhteen.
| terästä Category | Hiilipitoisuus | Keskeiset seosaineet | Tyypilliset sovellukset |
|---|---|---|---|
| Vähähiilinen teräs | 0,02–0,30 % | Mn, Si (pieni) | Pelti, lanka, rakennepalkit |
| Keskikokoinen hiiliteräs | 0,30–0,60 % | Mn, Si | Akselit, vaihteet, rautatiepyörät |
| Korkeahiilinen teräs | 0,60–2,14 % | Mn, Si | Jouset, leikkaustyökalut, pianolanka |
| Vähäseosteinen teräs | 0,10–0,50 % | Cr, Ni, Mo, V (yhteensä <5 %) | Paineastiat, putkistot, seosterästaokset |
| Korkeaseosteinen teräs (esim. ruostumaton) | Vaihtelee | Cr (> 10,5 %), Ni, Mo | Elintarvikelaitteet, lääketieteelliset laitteet, laiva |
Mitä kukin seosaine todella tekee teräkselle
Sen ymmärtäminen, miksi teräs on muotoiltu sellaiseksi, kuin se on, on tiedettävä, mitä kukin elementti vaikuttaa. Tämä tieto on erityisen tärkeää Seosteräs takeet , jossa lopullinen mikrorakenne riippuu metalliseoksen kemiasta, joka on vuorovaikutuksessa taontalämpötilan, pelkistyssuhteen ja myöhemmän lämpökäsittelyn kanssa.
Hiili
Vaikuttavin elementti. Jokainen 0,10 %:n lisäys hiilessä nostaa vetolujuutta noin 65–70 MPa ja vähentää sitkeyttä. Hiili muodostaa rautakarbidia (Fe3C, sementiitti), joka kovettaa matriisin. Korkeammilla tasoilla hitsattavuus ja iskunkestävyys heikkenevät jyrkästi.
Mangaani
Käytännössä kaikissa kaupallisissa teräksissä 0,30–1,80 %. Mangaani poistaa rikin sulatuksesta ja estää kuuman lyhennyksen. Se lisää myös karkaisua – syvyyttä, johon terästä voidaan karkaista – tehden siitä välttämättömän rakenneteräslaaduissa ja raskaissa takeissa.
Kromi
Lisätty 0,50 %:sta ylöspäin karkaistuvuuden ja kulutuskestävyyden vuoksi. Yli 10,5 %:n tasolla kromi muodostaa itseparantuvan passiivisen oksidikerroksen, joka määrittää ruostumattoman teräksen. Työkaluteräksissä ja muottiteräksissä kromikarbidit tarjoavat poikkeuksellisen kulutuskestävyyden. Yleinen 52100-laakeriteräksessä ja H13-työkaluteräksessä.
Nikkeli
Nikkeli vahvistaa ferriittiä heikentämättä sitkeyttä, harvinainen yhdistelmä. Se on erityisen tehokas pakkasen lämpötiloissa, minkä vuoksi nikkeliseosteräksiä (esim. 9 % Ni-terästä) käytetään nestekaasun varastointiin -196°C:ssa. sisään Seosteräs forgings ilmailu-avaruuslaskeutumistelineiden tai puolustussovelluksissa 1,8–4,0 %:n nikkelipitoisuus on yleinen (kuten 4340 ja 300M).
Molybdeeni
Pienetkin lisäykset (0,15–0,30 %) parantavat dramaattisesti karkaisua ja estävät karkaisua – sitkeyden menetystä, joka ilmenee, kun tiettyjä seosteräksiä pidetään tai jäähdytetään hitaasti 250–400 °C:seen. Molybdeeni parantaa myös lujuutta korkeissa lämpötiloissa, mikä tekee siitä välttämättömän virumiskestävissä teräksissä sähköntuotantolaitteissa.
Vanadiini
Viljan jalostaja. Vanadiinikarbidit ja nitridit kiinnittävät austeniitin raerajoja kuumatyöstön ja lämpökäsittelyn aikana pitäen mikrorakenteen hienona. Hieno raekoko parantaa sekä lujuutta että sitkeyttä samanaikaisesti – kompromissi, jota on muuten vaikea saavuttaa. Vanadiinia käytetään mikroseostetuissa teräksissä, taotuissa kampiakseleissa ja suurnopeustyökaluteräksissä.
Pii
Teräksen valmistuksen aikana hapettumisenestoaine, pii vahvistaa myös ferriittiä. 1–2 %:n tasolla se on ensisijainen seosaine jousiteräksissä (esim. 9260) ja sähköteräksissä, joissa se vähentää sydänhäviöitä lisäämällä sähkövastusta. Pii nostaa elastisuusrajaa, minkä vuoksi kierrejouset ovat pii-mangaaniseosterästä eikä tavallisia hiililaatuja.
Boori
Poikkeuksellisen tehokas pienillä lisäyksillä. Jo 0,0005–0,003 % boori lisää karkenevuutta dramaattisesti vaikuttamatta muihin mekaanisiin ominaisuuksiin. Boorikäsitellyt teräkset ("B"-liite AISI-merkinnöissä, esim. 10B30) mahdollistavat kalliimpien elementtien, kuten nikkelin ja molybdeenin, vähentämisen, mikä vähentää kustannuksia tinkimättä läpikarkaisukyvystä.
Seosterästakokset: miksi taonta on oikea prosessi seosteräkselle
Kaikki teräskomponentit eivät ole samanarvoisia, vaikka ne olisi valmistettu samasta kemiasta. Valmistusreitti - valu, koneistus tangosta tai taonta - määrää osan sisäisen rakenteen ja siten sen suorituskyvyn kuormitettuna. Seosteräs takeet tarjoaa joukon rakenteellisia etuja, joita mikään muu prosessi ei voi täysin toistaa.
Raevirtaus ja suuntalujuus
Kun seosteräsaihiota taotaan, plastinen muodonmuutos kohdistaa metallin raerakenteen osan ääriviivoja pitkin. Tätä kutsutaan kuidun virtausta tai viljavirtaa. Esimerkiksi taotussa kampiakselissa jyvälinjat kietoutuvat jatkuvasti jokaisen heiton ja tapin ympärille komponentin muotoa seuraten. Koneistettu kampiakseli, joka on leikattu tangosta, katkaisee nämä raelinjat jättäen päätyjyvän esiin jännityskeskittymispisteissä. Tulos: taotut kampiakselit kestävät rutiininomaisesti koneistetut vastineet vastaavalla väsymiskuormituksella kertoimella 2–3 kertaa julkaistuissa väsymistestivertailuissa (ASM Handbook, Volume 14A, Metalworking: Bulk Forming).
Huokoisuuden eliminointi ja tiheyden tasaisuus
Valuteräs sisältää luontaista kutistumishuokoisuutta, kaasuhuokosia ja dendriittien erottelua – jotka kaikki luovat paikallisia heikkoja kohtia. Puristusvoimat takomisessa romahtavat ja hitsaavat nämä aukot kiinni. Mitattavalla huokoisuudella alkava 4340 seosteräksen harkko tuottaa takon, jossa on lähes nolla havaittavissa olevia aukkoja ultraäänitarkastuksella ASTM A388 -standardien mukaisesti. Tällä on ratkaisevaa merkitystä painetta sisältävissä komponenteissa, kuten venttiilirungoissa, joissa sisäisiä vuotoreittejä huokoisuuden kautta ei voida hyväksyä.
Ylivoimaiset mekaaniset ominaisuudet
Suora vertailu kertoo tarinan selvästi:
| Omaisuus | 4340 seosteräksen taonta (Q&T) | 4340 Cast Steel (Q&T) |
|---|---|---|
| Äärimmäinen vetolujuus | 1 034–1 172 MPa | 930-1000 MPa |
| Tuottovoima | 862–1 000 MPa | 760-860 MPa |
| Charpy Impact (CVN) | 54-81 J -40 °C:ssa | 27–41 J -40 °C:ssa |
| Väsymisraja (R = -1) | ~586 MPa | ~448 MPa |
| Pinta-alan vähennys (%) | 58–65 % | 35–45 % |
Seosterästaukoissa käytetyt yleiset laatulajit
- 4130 (kromi): 0,28–0,33 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Käytetään lentokoneiden rakenneosissa, turvahäkeissä ja polkupyörien rungoissa. Hyvä hitsattavuus seosteräkselle.
- 4140: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Maailman laajimmin käytetty niukkaseosteinen teräs. Takomoita ovat öljykenttien porakaulukset, hammaspyörät, meistit ja kiinnikkeet.
- 4340: 0,38–0,43 % C, 1,65–2,00 % Ni, 0,70–0,90 % Cr, 0,20–0,30 % Mo. Yksi kyvykkäimmistä rakenneseosteräksistä. Käytetään lentokoneiden laskutelineissä, suurissa kampiakseleissa ja taisteluvälinekomponenteissa, jotka vaativat erittäin suurta lujuutta ja riittävää sitkeyttä.
- 8620: 0,18–0,23 % C, 0,40–0,70 % Ni, 0,40–0,60 % Cr, 0,15–0,25 % Mo. Vaippakarkaiseva teräs. Taotokset hiiletään tai hiiletään sitten kovaksi, kulutusta kestäväksi pinnaksi kovan ytimen päälle. Vakio rengas- ja hammaspyörävaihteille.
- 52100: 0,93–1,05 % C, 1,35–1,60 % Cr. Korkeahiilinen kromilaakeroitu teräs. Käytetään lähes yksinomaan vierintälaakereissa, joissa vaaditaan pintakovuutta 60–64 HRC karkaisun jälkeen.
- 300 miljoonaa: Modifioitu 4340, jossa on ylimääräistä piitä (1,45–1,80 %) ja vanadiinia. Yli 1 930 MPa:n vetolujuudet ovat saavutettavissa. Käytetään kriittisissä ilmailu- ja avaruusseosteräksissä, joissa paino ja lujuus ovat molemmat huippuluokkaa.
Tärkeimmät seosterästyypit ja niiden teolliset tehtävät
Laajempi seosteräsluokka kattaa useita erillisiä alaryhmiä, joista jokainen on suunniteltu tiettyjä suorituskykyvaatimuksia varten. Nämä eivät ole pelkkiä markkinointietikettejä – jokaisella tyypillä on oma kemiallinen filosofia ja niitä lämpökäsitellään eri tavalla.
Erittäin luja matalaseosteinen teräs (HSLA)
HSLA-teräkset sisältävät alle 0,35 % hiiltä ja pieniä lisäyksiä niobiumia, vanadiinia, titaania tai kuparia – tyypillisesti alle 2 %. Vaatimattomasta kemiasta huolimatta 350–700 MPa:n myötölujuus saavutetaan mieluummin jyväjalostuksella ja saostuskarkaisulla kuin läpikarkaisulla. HSLA-laatuja, kuten A572 Grade 50, A36 ja API 5L X70, käytetään rakennusten, siltojen ja putkistojen rakenneteräksissä. Niiden hitsattavuus ja alhaisemmat kustannukset verrattuna perinteisiin seosteräksiin ovat tehneet niistä hallitsevan rakentamisen 1960-luvulta lähtien. World Steel Association (worldsteel.org) arvioi, että HSLA-teräkset edustavat noin 12 prosenttia kaikesta maailmanlaajuisesti tuotetusta teräksestä.
Ruostumaton teräs
Määritetty vähintään 10,5 % kromia , ruostumaton teräs on korkeimman profiilin korkeaseosteisten terästen perhe. Kromi reagoi ilmakehän hapen kanssa muodostaen nanometrin paksuisen Cr2O3-kalvon, joka passivoi pinnan ja estää hapettumisen. Tärkeimmät laatuluokat - 304, 316, 410, 17-4 PH - eroavat nikkelipitoisuudesta, molybdeenin lisäyksestä ja hiilipitoisuudesta. Austeniittiset lajikkeet (300-sarja) ovat ei-magneettisia ja tarjoavat erinomaisen korroosionkestävyyden; martensiittiset teräslajit (400-sarja) ovat karkaistuja ja niitä käytetään ruokailuvälineissä, kirurgisissa instrumenteissa ja metalliseosterästakoissa, jotka vaativat sekä kovuutta että korroosionkestävyyttä.
Työkalu teräs
Työkaluteräkset ovat seosteräksiä, jotka on suunniteltu leikkaamaan, muotoilemaan tai muovaamaan muita materiaaleja. Niiden kovuus on 55–68 HRC korkeahiilisellä (0,60–2,30 %) ja seosaineilla, jotka muodostavat kovia karbideja. AISI-luokitus jakaa työkaluteräkset ryhmiin: W (vesikarkaisu), O (öljykarkaisu), D (suulaketeräkset), H (kuumatyöstö), M (molybdeenikorkeanopeus) ja T (volframikorkeus). H13, 5-prosenttinen kromi kuumatyöstötyökaluteräs, on vakiomuottimateriaali alumiinin painevalussa ja lämmintaontamuotteissa. M2- ja M4-pikateräkset sisältävät volframia, molybdeeniä, kromia ja vanadiinia kovuuden säilyttämiseksi yli 600 °C:n leikkauslämpötiloissa.
Maraging teräs
Epätavallinen alaryhmä: maraging-teräksissä on erittäin vähän hiiltä (alle 0,03 %), mutta ne sisältävät 17–19 % nikkeliä sekä kobolttia, molybdeeniä ja titaania. Ne eivät vahvistu hiilimartensiitin kautta, vaan metallien välisten yhdisteiden saostumisen kautta vanhenemisen aikana noin 480 °C:ssa. Tuloksena on 1 400–2 400 MPa:n vetolujuus, jonka murtolujuus on paljon korkeampi kuin korkeahiiliset teräkset vastaavalla lujuudella. Käyttökohteita ovat rakettimoottorien kotelot, erittäin lujat lentokoneiden takoot ja tarkkuustyökalut ilmailu-avaruuskomposiittien valmistukseen.
Laakeri Teräs
Laakeriteräkset, pääasiassa 52100 ja M50, vaativat äärimmäistä puhtautta – mitattuna miljoonasosina happea ja rikkiä – koska ei-metalliset sulkeumat toimivat väsymishalkeamien alkamispaikkoina vierintäkosketuksessa. Tyhjökaariuudelleensulatus (VAR) tai sähkökuonauudelleensulatus (ESR) ovat vakiotuotantomenetelmiä. Tuloksena oleva teräs, kun se on karkaistu 60–64 HRC:hen ja tarkasti hiottu, tarjoaa vierintäkoskettimen väsymisiän miljardeissa jännityssykleissä. Laakeriteräkset ovat yksi vaativimmista seosterästen laadunvalvonnan sovelluksista.
Seosteräksen taontaprosessi: Aihiosta valmiiseen osaan
Tuottaa Seosteräs takeet on monivaiheinen valmistusprosessi, joka vaatii tarkkaa valvontaa jokaisessa vaiheessa. Teräksen kemia, työstön lämpötilaikkuna, käytetyt laitteet ja jälkikäteen sovellettu lämpökäsittely vaikuttavat kaikki vuorovaikutukseen lopullisten ominaisuuksien määrittämiseksi.
Varaston valmistelu
Seosteräs saapuu takomoon harkkoina, kukkaina, aihioina tai tankoina. Kriittisten ilmailu- tai energia-alan takeiden osalta teräs on saatettu tuottaa kautta tyhjiökaari uudelleensulatus (VAR) or sähkökuonan uudelleensulatus (ESR) vähentää sulfidisulkeumia ja happipitoisuutta erittäin alhaiselle tasolle. Saapuva materiaali tarkastetaan ultraäänellä (ASTM A388 tai vastaavan mukaisesti), ja sen on täytettävä määritellyt kemialliset ja puhtausvaatimukset ennen käsittelyn aloittamista.
Kuumennus taontalämpötilaan
Seosteräksillä on tietyt taontalämpötila-alueet. 4140:lle taontaalue on tyypillisesti 1177°C - 982°C (2150°F - 1800°F) . Kuumennuksen on oltava hidasta ja tasaista kaasu- tai sähkövastusuuneissa, jotta vältetään lämpögradientit, jotka voivat halkeilla aihion. Liotusaika varmistaa, että aihio on tasaisessa lämpötilassa koko poikkileikkauksensa läpi – kriittinen halkaisijaltaan yli 300 mm:n takomoille, joissa lämpödiffuusio rajoittaa ytimen lämpenemisnopeutta.
Takomisen toiminta
Kappaleen geometriasta ja tuotantomäärästä riippuen taonta voidaan suorittaa vasaralla (painovoimainen pudotus, pneumaattinen tai vastapuhallus), mekaanisella puristimella, hydraulipuristimella tai rengasvalssaimella. Avoimen taonta muotoilee aihiota tasaisten tai muotoiltujen muotien välillä, rakentaen jyvävirtausta asteittain – käytetään suuriin akseleihin, kiekoihin ja mukautettuihin muotoihin. Suljetun stanssauksen taonta puristaa kuuman aihion yhteensopiviin muottionteloihin, jolloin syntyy lähes verkon muotoisia osia, joilla on erinomainen mittasuhteet ja pintakäsittely.
Ohjattu jäähdytys
Takomisen jälkeen seosteräskomponentit on jäähdytettävä hallitusti, jotta vältetään halkeilu (lämpögradientista) ja estetään kovan, hauraan martensiitin muodostuminen. Suuret seosterästaokset sijoitetaan usein eristettyihin laatikoihin tai kaivoihin, haudataan hiekkaan tai jäähdytetään hitaasti uuneihin. Tämä hehkutus- tai normalisointivaihe myös homogenisoi mikrorakenteen ja lievittää taontajännitystä valmistaen osan myöhempää lämpökäsittelyä tai koneistusta varten.

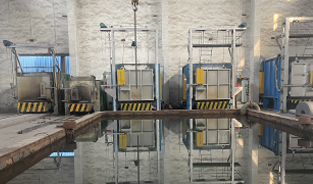

Lämpökäsittely: Sammuta ja temper
Useimmat metalliseosterästakokset, jotka on tarkoitettu rakennehuoltoon, saavat a sammuttaminen (Q&T) lämpökäsittely. Takomo austenitisoidaan - kuumennetaan 845-899 °C:seen esimerkiksi 4140:lle - ja sitten se sammutetaan nopeasti öljyssä, vedessä tai polymeerissä martensiitin muodostamiseksi. Tämän jälkeen martensiitti karkaistu (lämmitetään uudelleen 150–650 °C:seen) sitkeyden ja sitkeyden palauttamiseksi säilyttäen samalla suurimman osan saavutetusta kovuudesta. Karkaisulämpötila on ensisijainen vipu lujuuden ja sitkeyden tasapainottamiseen: alhaisemmat karkaisulämpötilat antavat korkeamman lujuuden; korkeammat lämpötilat heikentävät lujuutta, mutta parantavat iskunkestävyyttä.
Tarkastus ja testaus
Valmiit metalliseosterästakoot käyvät läpi mittatarkastuksen, mekaanisen testauksen (vetolujuus, kovuus, Charpy-isku) ja rikkomattoman tarkastuksen (NDE) ennen toimitusta. Ultraäänitestaus (UT) havaitsee sisäiset viat; magneettinen hiukkastarkastus (MPI) paljastaa pinta- ja pintahalkeamia. Ilmailu- ja avaruustakoille lisävaatimuksia voivat olla stanssausaineiden tarkastus, kemiallisen analyysin todentaminen ja lämpökäsittelytietueiden tarkistaminen. Hyväksymiskriteerit määritellään asiakkaan spesifikaatioiden tai alan standardien, kuten AMS, ASTM tai EN, mukaan.
Seosterästaukoista riippuvaiset teollisuudenalat
Erinomaisten mekaanisten ominaisuuksien, tiheyden tasaisuuden ja suunnittelun joustavuuden yhdistelmä tekee Seosteräs takeet Valittu valmistusmenetelmä lähes kaikilla raskaan teollisuuden aloilla. Alla on lähempi tarkastelu siitä, missä nämä komponentit esiintyvät ja miksi takoot on erityisesti määritelty.
Ilmailu
Laskutelineet, moottorin akselit, turbiinilevyt, siipien kiinnitysosat ja rakenteelliset kiinnikkeet lentokoneissa määritetään rutiininomaisesti metalliseosterästakoksi luokissa 4340, 300M tai 17-4 PH ruostumattomasta teräksestä. Korkean ominaislujuuden (lujuus-painosuhde) ja murtolujuuden yhdistelmästä ei voida neuvotella lentokriittisissä komponenteissa. Esimerkiksi Boeingin 737 laskuteline käyttää 300M seosterästaontaotteita oleojoustintuen pääsylintereissä.
Automotive
Kampiakselit, kiertokanget, nokka-akselit, ohjausnivelet, pyörännavat, vaihteistot ja nivelkomponentit ovat merkittäviä autojen seosterästakeita. Tyypillinen 4-sylinterisen moottorin kampiakseli, joka on taottu 1045 modifioidusta tai 4140 teräksestä, painaa 9–14 kg ja sen on kestettävä vääntöväsymiskuormituksia koko ajoneuvon käyttöiän ajan. Maailmanlaajuisten autoteollisuuden taontamarkkinoiden arvoksi arvioitiin noin 74,4 miljardia Yhdysvaltain dollaria vuonna 2022 (lähde: Grand View Research, 2023), ja ne kasvavat edelleen ajoneuvojen tuotantomäärien myötä.
Öljy ja kaasu
Poran kaulukset, stabilisaattorit, pyörivät olaketyökalujen liitokset, kaivonpään laipat ja korkeapaineventtiilin rungot öljy- ja kaasusektorilla on valmistettu metalliseosteräksestä, ensisijaisesti 4140, 4145H ja 4340. American Petroleum Instituten (API) spesifikaatiot API 7-1 ja API 6A, joiden on ylitettävä näiden komponenttien materiaali- ja paineentarkastusvaatimukset. 138 MPa (20 000 psi) joissakin sovelluksissa.
Sähköntuotanto
Höyryturbiinien roottorit, generaattorin akselit ja paineastioiden suuttimet lämpö- ja ydinvoimaloissa ovat suurimpia valmistettuja seosterästakoita. Yhden höyryturbiinin roottorin taonta voi painaa yli 100 tonnia ja vaatia kuukausien prosessoinnin harkosta valmiiksi koneistettuun komponenttiin. Lajia, kuten 26NiCrMoV14-5 (Cr-Mo-V seosteräksiä), käytetään korkeissa lämpötiloissa, joissa virumisvastus 500 °C–580 °C:ssa on yhtä tärkeä kuin huoneenlämpötilan vetolujuusominaisuudet.
Puolustus ja aseet
Tankkitelat, tykistön takakappaleet, aseen piiput, panssarilevyt ja ohjusten rungon takeet ovat kaikki riippuvaisia metalliseosteräksestä. Sotilaalliset spesifikaatiot (MIL-SPEC) ja puolustusstandardit (DEF STAN) määräävät kemian, mekaaniset ominaisuudet ja testausvaatimukset. Laatua 4340 käytetään säiliön ketjupyörissä ja vetopyörissä, kun taas H-11-työkaluterästä (5 % Cr kuumatyöstölaatu) käytetään aseen piipuissa, koska se yhdistää korkean kovuuden, lämpöstabiilisuuden ja ponnekaasujen aiheuttaman eroosionkestävyyden.
Seosteräs vs. hiiliteräs vs. ruostumaton teräs: oikean materiaalin valinta
Taotun komponentin materiaalin valintaan kuuluu suorituskykyvaatimusten tasapainottaminen kustannuksiin, saatavuuteen ja valmistettavuuteen. Tässä on kolmen yleisimmän rakenneteräsperheen suora vertailu, joka auttaa insinöörejä ja ostajia tekemään tietoisia valintoja.
- Vetolujuus: 600-2000 MPa laadusta ja lämpökäsittelystä riippuen
- Erinomainen karkenevuus poikkileikkausten läpi; sopii suuriin takomoihin
- Iskusitkeys hyvästä erinomaiseen, erityisesti Ni-lisäyksellä
- Vaatii suojaavan pinnoitteen tai pinnoituksen syövyttävissä ympäristöissä
- Hinta: kohtalaisesta korkeaan, seosainepitoisuudesta riippuen
- Sopii parhaiten: ilmailu, puolustus, öljykenttätyökalut, autojen voimansiirto, voimansiirto yl
- Vetolujuus: 400–900 MPa; rajoittaa karkenevuus suurissa osissa
- Karkenevuus laskee nopeasti, kun osien koko on yli ~50 mm halkaisijaltaan
- Hyvä sitkeys matalan keskitason hiilen suhteen; hauras korkealla hiilipitoisuudella
- Aloittaa ruosteelle; vaatii pintasuojauksen
- Kustannukset: alhaisin rakenneterästen joukossa
- Paras: yleiskoneet, käsityökalut, ei-kriittiset rakenneosat
- Vetolujuus: 500–1700 MPa (saostutuskarkaisuasteet)
- Seokselle ominaista erinomainen korroosionkestävyys; pinnoitetta ei tarvita
- Austeniittiset lajikkeet kestävät kryogeenisiä lämpötiloja
- Korkeammat raaka-ainekustannukset (nikkeli- ja kromipitoisuus)
- Vaikeampi työstää ja takoa kuin hiili- tai niukkaseosteiset laatulajit
- Paras: elintarvikkeiden jalostus, lääketiede, merenkulku, kemiallisten laitosten komponentit
Päätös näiden materiaaliperheiden välillä riippuu yleensä siitä vaaditun lujuustason, osan koon, korroosioympäristön ja budjetin yhdistelmä . Esimerkiksi merenalainen nousuputken puristin suolavesiympäristössä osoittaisi duplex-ruostumattomasta teräksestä valmistettua taontaa kohti, kun taas raskas kaivosporatanko, joka toimii ei-syövyttävässä ympäristössä, määritettäisiin 4140-seosterästaotossa huomattavasti halvemmalla.
Seosterästakkojen lämpökäsittely: koko kiinteistövalikoiman avaaminen
Yksi Alloy Steel -takkojen tärkeimmistä eduista kilpaileviin materiaaleihin verrattuna on lämpökäsittelyllä saavutettavissa olevien ominaisuuksien laajuus. Sama 4140 seosteräksen taonta voi tuottaa vetolujuuden missä tahansa 620 MPa:sta (voimakkaasti karkaistu, suurin sitkeys) yli 1 380 MPa:iin (minimikarkaistu, korkea kovuus) lämpökäsittelysyklistä riippuen. Tässä osiossa selitetään ensisijaiset lämpökäsittelyreitit ja niiden vaikutus loppuominaisuuksiin.
Normalisoidaan
Normalisoinnissa takomo kuumennetaan 40°C–55°C ylemmän kriittisen lämpötilan (Ac3) yläpuolelle, säilytetään kunnes se on täysin austenitisoitunut ja sitten ilmajäähdytetään. Tarkoituksena on jalostaa ja homogenoida raerakennetta kuumatyöstön jälkeen. Normalisoiduilla metalliseosterästakoilla on yhdenmukaiset mekaaniset ominaisuudet koko osassa – tämä on tärkeää, kun suurta taontaa työstetään laajasti ennen lopullista lämpökäsittelyä. Normalisointia käytetään myös valmisteluvaiheena ennen karkaisua ja karkaisua tai kotelokarkaisua.
Hehkutus
Täysi hehkutus – austenitisointi ja sen jälkeen uunin jäähdytys 10–30 °C:ssa tunnissa – tuottaa seosteräksen pehmeimmän ja sitkeimmän tilan. Hehkutetulle 4140:lle ovat tyypillisiä kovuusarvot 150–200 HB. Taotokset hehkutetaan, kun vaaditaan maksimaalista työstettävyyttä ennen loppulämpökäsittelyä tai kun tarvitaan välijännitystä useiden työstötoimenpiteiden välillä.
Sammuta ja temperointi (Q&T)
Yleisin lämpökäsittely rakenteisiin Seosteräs takeet . Austenitoitu taonta karkaistaan nopeasti (öljyssä useimpien seosterästen osalta, vedessä tai polymeerissä alemmilla seosteräksillä) martensiittisen mikrorakenteen muodostamiseksi, minkä jälkeen se karkaistu vaadittuun kovuus/sitkeys-tasapainoon. Suhde on käänteinen: korkeammat karkaisulämpötilat vähentävät kovuutta, mutta lisäävät Charpyn iskunkestävyyttä. 4340 seosteräksen taonta, joka on karkaistu 200 °C:ssa, saavuttaa vetolujuuden lähes 1 930 MPa:n CVN-iskuarvoilla ~14 J; karkaistu 600 °C:ssa, vetolujuus laskee ~1035 MPa:iin, mutta CVN nousee ~81 J:iin (ASM Handbook, Vol. 4, Heat Treating).
Kotelon karkaisu (hiiletys ja hiiletys)
Vähähiiliset seosteräkset, kuten 8620, 9310 ja 4320, on tarkoituksella suunniteltu niin, että ydinhiilipitoisuus on liian alhainen, jotta niitä voitaisiin kovettaa merkittävästi, mutta seosaineilla, jotka lisäävät hiiltyneen kotelon karkaisua. Takomisen ja koneistuksen jälkeen kappaletta kuumennetaan hiilipitoisessa ilmakehässä 900–955 °C:ssa hiilen levittämiseksi pintaan säädellylle syvyydelle (tyypillisesti 0,5–2,5 mm), minkä jälkeen se sammutetaan. Tuloksena on kova, kulutusta kestävä pinta (58–64 HRC) lujan, iskunkestävän ytimen päällä – juuri sellainen yhdistelmä, jota hammaspyörän hampaissa ja nokkakeiloissa vaaditaan.
Stressiä lievittävä
Koneistuksen tai hitsauksen jälkeen metalliseosterästakoista voidaan poistaa jännitys alle Ac1:n lämpötiloissa (tyypillisesti 550–650 °C seosteräksillä) jäännösjännityksen vähentämiseksi muuttamatta merkittävästi kovuutta tai lujuutta. Tämä vaihe estää vääristymisen tarkkuuskoneistuksen aikana, parantaa mittapysyvyyttä ja vähentää jännityskorroosiohalkeamien riskiä käytön aikana.
Seosterästakoiden laadunvalvonta: testausmenetelmät ja -standardit
Laatu Seosteräs takeet ei ole oletettu — se varmistetaan systemaattisella testaus- ja tarkastusohjelmalla, joka alkaa saapuvasta raaka-aineesta ja jatkuu lopulliseen toimitukseen asti. Alla on tärkeimmät menetelmät, joita käytetään nykyaikaisessa takomisen laadunvalvonnassa.
Optinen emissiospektrometria (OES) tai röntgenfluoresenssi (XRF) varmistaa, että lämpökemia vastaa määritettyä laatua. Sekä kauhan analyysi että tuoteanalyysi (itse takouksesta) vaaditaan useimpien materiaalierittelyjen mukaan. Hiili, rikki ja fosfori ovat erityisen huolestuttavia: yli 0,030 % rikki heikentää poikittainen sitkeyttä; yli 0,035 % fosfori edistää haurastumista.
Rockwellin (HRC), Brinellin (HB) tai Vickersin (HV) kovuus mitataan tietyistä kohdista takomassa. Läpikarkaistujen komponenttien kohdalla kovuuden kulku pinnasta ytimeen (Jominyn loppuvaikeustiedot) vahvistaa riittävän karkaisun. Kovuus on lämpökäsiteltyjen terästen taloudellisin vetolujuuden mittari.
ASTM A370:n mukaan vetokoekappaleet työstetään taon pidennyksestä (jatkeesta) tai erikseen taotusta testirenkaasta samoissa lämpökäsittelyolosuhteissa. Lopullinen vetolujuus, 0,2 %:n lujuus, venymä ja pinta-alan pieneneminen on raportoitu, ja niiden on täytettävä määritellyt vähimmäisarvot.
V-loviset Charpy-näytteet (10 × 10 × 55 mm ASTM E23:n mukaan) rikotaan tietyissä lämpötiloissa iskunkestävyyden mittaamiseksi. Kriittisissä sovelluksissa, kuten ASME:n luvun VIII mukaisissa paineastioiden takeissa, iskutestit -40 °C:ssa ovat rutiinia. Keskimääräinen absorboituneen energian vähimmäisvaatimus vaihtelee tyypillisesti välillä 27 J - 68 J riippuen sovelluksen vakavuudesta.
Korkeataajuiset ääniaallot (1–10 MHz) välittyvät takomisen kautta; sisäisten vikojen heijastukset näkyvät A-scan-näytössä. ASTM A388 on standardimenetelmä terästakkojen ultraäänitutkimukseen. Hyväksymiskriteerit määrittelevät suurimman sallitun indikaattorikoon ja -taajuuden. UT on erityisen tärkeä pinnasta näkymättömien sisäsaumojen, kierrosten ja huokoisuuden havaitsemiseksi.
Ferriittisissä ja martensiittisissa seosteräksissä käytetty MPI havaitsee pinnan ja pinnan lähellä olevat epäjatkuvuudet käyttämällä magneettikenttää ja rautaoksidihiukkasia. Halkeamat, saumat ja ulokkeet, jotka leikkaavat tai lähestyvät pintaa, houkuttelevat hiukkasia ja muodostavat näkyviä merkkejä. ASTM E709 säätelee terästankojen MPI:tä. Tämä testi on pakollinen kriittisimmille seosterästaukoille ilmailu- ja puolustussovelluksissa.
Seosteräksen ja takeiden maailmanlaajuiset markkinat ja tulevaisuuden trendit
Seosteräksen ja takomisen markkinat ovat suuret, maailmanlaajuiset ja kehittyvät vastauksena sähköistykseen, kestävyyspaineisiin ja uusiin teollisuuden vaatimuksiin.
Maailmanlaajuinen raakateräksen tuotanto saavutettu 1 888 miljoonaa tonnia vuonna 2022 (lähde: World Steel Association, worldsteel.org). Siitä merkittävä ja kasvava osuus on seos- ja erikoislaatuja. Maailman taottujen komponenttien markkina-arvo oli noin 91,4 miljardia dollaria vuonna 2022 , jonka ennustetaan ylittävän 130 miljardia dollaria vuoteen 2030 mennessä (Grand View Research, 2023), mikä johtuu ensisijaisesti autoteollisuuden, ilmailun ja uusiutuvan energian sektoreiden kasvusta.
Useat trendit muokkaavat kysyntää Seosteräs takeet :
- Sähköajoneuvot (EV:t): Vaikka EV-voimansiirrot eliminoivat moottorin kampiakselin, ne tuovat markkinoille uusia taottuja komponentteja: moottorin akselit, alennusvaihdekokoonpanot, akkukotelon rungot ja jousituksen nivelet raskaammille akkukuormitetuille alustoille. Taontapitoisuus EV:tä kohti on verrattavissa tai voi ylittää polttomoottoriajoneuvojen vastaavan, vain eri osissa.
- Uusiutuva energia: Offshore-tuuliturbiinit vaativat suuria seosterästakeita pääakseleille, planeettakannattimille, renkaille ja tornilaippoille. Yksittäinen 15 MW offshore-tuuliturbiini voi sisältää yli 50 tonnia taottua seosterästä voimansiirrossa ja rakenneliitoksissa.
- Vetytalous: Vedyn korkeapainevarastointi ja jakelu edellyttävät erittäin puhtaita, vähän vetyhaurastumiselle herkkiä seosterästakomuksia. Uusia laatuja kehitetään, jotka kestävät vedyn aiheuttamaa halkeilua yli 700 baarin paineissa.
- Edistyksellinen valmistus: Simulointiohjelmiston (FEA taontaprosessin mallintamiseen, DEFORM, Simufact) avulla taontainsinöörit voivat optimoida muotin suunnittelun ja prosessiparametrit virtuaalisesti, mikä vähentää yrityksen ja erehdyksen määrää ja parantaa materiaalin käyttöä. Raevirtauksen ja mikrorakenteen ennustaminen on nyt rutiinia korkealuokkaisissa takomoissa.
- Lisäainevalmistuksen hybridilähestymistavat: Jotkut taontapajat tutkivat hybridireittejä, joissa lähes verkon muotoiset taotut aihiot viimeistellään ohjatulla energiapinnoituksella (DED) ohutseinäisten ominaisuuksien lisäämiseksi, mikä vähentää monimutkaisten seosteräskomponenttien työstöjätettä.
