Kuinka terästä takotaan? Prosessit, tekniikat ja sovellukset

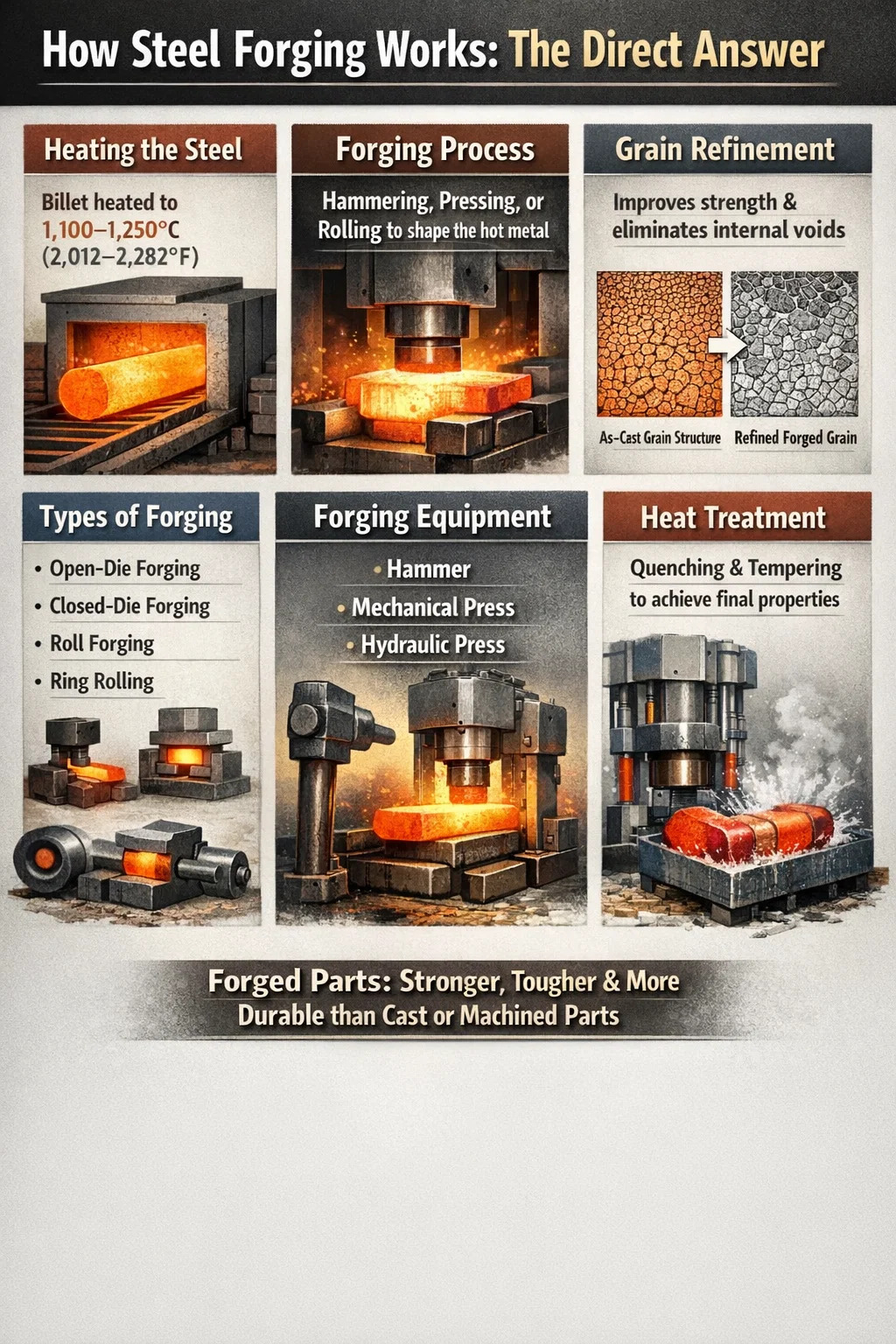

Kuinka teräksen takominen toimii: suora vastaus

Teräksen taonta on prosessi, jossa terästä muotoillaan käyttämällä puristusvoimaa - joko vasaralla, puristamalla tai valssaamalla - samalla kun metalli kuumennetaan lämpötilaan, joka tekee siitä muovisen ja työstettävän, mutta ei sulan. Tuloksena on osa ylivoimaiset mekaaniset ominaisuudet Valettuihin tai koneistettuihin komponentteihin verrattuna, koska taontaprosessi jalostaa sisäistä raerakennetta ja eliminoi sisäisiä aukkoja.

Käytännössä teräsaihio tai -harkko kuumennetaan väliin 1 100 °C ja 1 250 °C (2 012–2 282 °F) kuumataontaa varten – yleisin teollinen menetelmä – asetetaan sitten puristimen tai vasaran alle, joka muuttaa sen haluttuun muotoon. Muotoiltu osa jäähdytetään sitten valvotuissa olosuhteissa ja viimeistellään koneistuksen, lämpökäsittelyn tai pintakäsittelyn avulla.

Tämä ei ole yksittäinen tekniikka vaan joukko toisiinsa liittyviä prosesseja. Riippuen osien geometriasta, tuotantomäärästä, vaadituista toleransseista ja materiaalilaadusta, valmistajat valitsevat avotakomisen, suljetun taontamisen, rullatakomisen, rengasvalssauksen tai isotermisen takomisen. Jokainen tarjoaa erilaisia ​​kompromisseja materiaalin käytön, suutinkustannusten, mittatarkkuuden ja saavutettavissa olevan monimutkaisuuden välillä.

Raaka-aine: Oikean teräksen valinta taontaa varten

Kaikki teräslajit eivät taota samalla tavalla. Hiilipitoisuus, seosaineet ja sulatteen puhtaus vaikuttavat siihen, miten materiaali virtaa paineen alaisena ja mitä ominaisuuksia valmis kappale saavuttaa. Muokattavat teräkset on ryhmitelty laajasti seuraavasti:

• Vähähiiliset teräkset (0,05–0,30 % C): Erittäin taipuisa ja helposti takottava; käytetään rakenneosiin, pultteihin ja akseleihin, jotka eivät vaadi äärimmäistä kovuutta.
• Keskihiiliteräkset (0,30–0,60 % C): Taontateollisuuden työhevonen; AISI 1040 ja 4140 kaltaisia ​​laatuja käytetään kampiakseleissa, kiertokangeissa, hammaspyörissä ja akseleissa.
• Korkeahiiliset teräkset (0,60–1,00 % C): Kovempi ja vahvempi, mutta herkempi halkeilulle takomisen aikana; käytetään jousiin, kiskoihin ja leikkuutyökaluihin.
• Seosteräkset (4000, 8000 sarja): Kromi-, molybdeeni-, nikkeli- ja vanadiinilisäkkeet parantavat kovettuvuutta ja sitkeyttä; yleinen ilmailussa ja raskaissa koneissa.
• Ruostumattomat teräkset (300 ja 400 sarjat): Vaatii korkeampia taontapaineita ja tiukempaa lämpötilan säätöä; käytetään kemian-, elintarvike- ja lääketieteellisissä sovelluksissa.

Taontamassat saapuvat pyöreinä tankoina, valssatusta tankomateriaalista leikattuina aihioina tai harkkoina erittäin suuria osia varten. Autokomponenttien aihion paino vaihtelee tyypillisesti 0,5 kg - 30 kg , kun taas suuret teolliset takeet – kuten turbiinien akselit tai paineastioiden laipat – voivat alkaa useita tonneja painavista harkoista.

Teräksen lämmitys: Lämpötila, uunit ja asteikon säätö

Kuumennus on paikka, jossa taontaprosessi itse asiassa alkaa, ja se on paljon kontrolloidumpi kuin kuva tulesta vedetystä hehkuvasta tangosta antaa ymmärtää. Väärän lämpötilan saaminen – jopa 50 °C:lla – voi tarkoittaa halkeilevia takeita, liiallista muotin kulumista tai osia, jotka epäonnistuvat tarkastuksessa.

Takomisen lämpötila-alueet terästyypin mukaan

Teolliset taontauunit ovat kaasukäyttöisiä pyöriviä tulisija-uuneja, työntöuuneja tai induktiolämmitysjärjestelmiä. Induktiokuumennus on tullut hallitsevaksi pienten aihioiden suurivolyymituotannossa, koska se lämmittää halkaisijaltaan 50 mm aihion taontalämpötilaan. alle 60 sekuntia , eliminoi pinnan hilseilyn lähes kokonaan ja käyttää karkeasti 30-40 % vähemmän energiaa kuin vastaavat kaasuuunijärjestelmät.

Kalkki – rautaoksidikerros, joka muodostuu pinnalle kaasuuunilämmityksen aikana – on jatkuva ongelma. Jos kalkki puristetaan osan pintaan muotin kosketuksella, syntyy pintavirheitä, jotka vaativat lisätyöstöä tai aiheuttavat hylkäämisen. Korkeapaineiset vesikalkinpoistosuuttimet toimivat klo 150-200 bar ovat vakiona puristuslinjoissa, jotta ne räjäyttävät pois välittömästi ennen kuin aihio tulee suuttimeen.

Open-Die-takominen: Joustavuus suurille ja mukautetuille osille

Avotakominen - jota kutsutaan myös vapaatakoiseksi tai seppätakomiseksi - käyttää litteitä, V-muotoisia tai yksinkertaisia muotoiltuja muotteja, jotka eivät sulje työkappaletta. Käyttäjä tai automatisoitu järjestelmä pyörittää ja asemoi aihiota uudelleen jokaisen puristusiskun välillä työstäen sitä vähitellen haluttuun muotoon. Tämä tekniikka antaa takomoille valtavan joustavuuden: yksittäinen litteä meistisarja voi tuottaa minkä tahansa määrän erilaisia osien muotoja yksinkertaisesti muuttamalla työkappaleen käsittelytapaa.

Avomeistitaonta on suositeltava menetelmä osille, jotka ovat liian suuria suljetuille muotteille – turbiinin roottorin akselit, laivan potkuriakselit, suuret laipat, paineastioiden kuoret ja valssintelat. Tällä tavalla valmistetut osat voivat painaa muutamasta kilosta jopa useita satoja tonneja . Kiinan Second Heavy Industry Groupin 300 MN:n puristin on yksi maailman suurimmista, ja se pystyy takomaan titaania ja teräskomponentteja ydinvoimaloihin ja lentokoneiden rakenteisiin.

Suuren akselin prosessisarja näyttää tyypillisesti tältä:

1. Harkko valetaan ja sen annetaan jähmettyä; yläosa (nousuputki) ja alaosa (peräosa), joissa on erottelua ja aukkoja, leikataan pois ja poistetaan jopa 20–25 % alkuperäisen harkon painosta .
2. Jäljelle jäänyt harkko kuumennetaan uudelleen ja puristetaan (puristetaan aksiaalisesti) valuraerakenteen hajottamiseksi ja sisäisten tyhjien tilojen sulkemiseksi.
3. Aihio vedetään ulos (pidennetään) puristimen alla pyörien asteittain iskujen välillä materiaalin työstämiseksi tasaisesti.
4. Suurille kappaleille tarvitaan useita uudelleenlämmityksiä, jotta työlämpötila pysyy viimeistelytakontarajan yläpuolella.
5. Karkea taonta karkeasti työstetään pinnan epätasaisuuksien poistamiseksi ja tarkastetaan ultraäänellä sisäisten vikojen varalta.

Materiaalin käyttöaste avoimessa takomisessa on alhaisempi kuin umpimuotissa - tyypillisesti 60–75 % aloitusharkon painosta päätyy valmiiseen takoon. Loput poistetaan sato-, hilse- ja koneistusvarastoina. Tästä huolimatta erittäin suurille tai yksittäisille osille alhaiset meistikustannukset tekevät avoimesta muotista ainoan taloudellisesti kannattavan vaihtoehdon.

Suljettu takominen: tarkkuus ja suurivolyymituotanto

Suljetussa stanssauksessa, jota kutsutaan myös painalliseksi takomiseksi, käytetään yhteensopivia ylä- ja alapuoliskoja, jotka sisältävät tarkan negatiivisen vaikutelman valmiista osasta. Kun puristin sulkeutuu, lämmitetty teräsaihio täyttää muotinontelon ja saa jäljennöksen tarkan muodon. Ylimääräinen metalli puristetaan ohueksi renkaaksi nimeltä flash, joka leikataan myöhemmin pois.

Tämä on hallitseva menetelmä rakenne- ja mekaanisten komponenttien suurivolyymeissä: autojen kiertokankien, ohjausnivelten, pyörän navojen, lentokoneiden siipien osien ja käsityökalujen valmistuksessa. Nykyaikaisella suljetulla taontalla saavutetaan mittatoleranssit ±0,5 mm tai tiukempi keskikokoisissa komponenteissa, mikä vähentää merkittävästi loppupään koneistusta valuun verrattuna.

Multi-Station Die Sequence

Monimutkaiset osat taotaan harvoin lopulliseen muotoon yhdellä iskulla. Muottilohko on jaettu useisiin jäljennösasemiin, jotka on järjestetty järjestyksessä:

• Täydellisempi vaikutelma: Jakaa metallin uudelleen pituussuunnassa vähentäen poikkileikkausta tietyissä kohdissa.
• Edger-vaikutelma: Kerää metallia tietyille alueille ja muotoilee karkeasti poikkileikkausprofiilia.
• Estovaikutelma: Muotoilee työkappaleen muotoon, joka muistuttaa läheisesti loppuosaa, mutta jolla on suurempi säde ja enemmän vetoa.
• Viimeistelijän vaikutelma: Tuo kappaleen lopulliseen geometriaan muodostaen hienoja yksityiskohtia ja tiukkoja säteitä. Flash luodaan täällä.

Tyypillisessä AISI 4140:n autojen kiertokangessa koko sekvenssi – aihion asettamisesta flash-leikatun taon poistamiseen – kestää alle 30 sekuntia nykyaikaisella mekaanisella puristimella, jonka teho on 25 000 - 40 000 kN. Yksi taontalinja voi tuottaa 600-1200 kiertokankea tunnissa .

Flash ja materiaalin käyttö

Flash yleensä edustaa 10-20 % aihion painosta perinteisessä suljetussa takomisessa. Flashless taonta – muunnelma, jossa muotti on täysin suljettu ja aihion tilavuus sovitetaan tarkasti onteloon – voi poistaa tämän hukan, mutta vaatii erittäin tarkkaa aihion valmistelua ja suurempia puristusvoimia. Sitä käytetään osissa, kuten hammaspyörien aihioissa ja laakerirenkaissa, joissa materiaalikustannussäästöt oikeuttavat monimutkaisuuden.

Rullataonta ja rengasvalssaus: erikoistuneet muotoilumenetelmät

Kahden päätaontaluokan lisäksi useita erikoistuneita terästaontaprosesseja kannattaa ymmärtää, koska ne hallitsevat tiettyjä tuoteryhmiä.

Rullatakominen

Rullatakouksessa kuumennettu aihio kulkee kahden vastakkain pyörivän telan välissä, joiden pintaan on koneistettu muotoiltuja uria. Kun aihio kulkee sen läpi, telat pienentävät sen poikkileikkausta ja pidentävät sitä, jakaen metallin tarkasti seuraavassa taontavaiheessa tarvittavaan kuvioon. Rullataontaa käytetään laajalti esimuovausvaiheena ennen pitkänomaisten osien, kuten kiertokankien ja lehtijousiaihioiden taontaa. Se parantaa materiaalin jakautumista ja vähentää tarvittavien suljettujen muottijäljennösten määrää, mikä vähentää muotin kulumista ja kiertoaikaa.

Rengas pyörii

Rengasvalssaus tuottaa saumattomia renkaita puhkaisemalla reikä kiekon muotoiseen taonta-aihioon ja laajentamalla sitä sitten käytettävän päätelan ja välitelan väliin, kun taas litteät aksiaalitelat säätelevät renkaan korkeutta. Tuloksena on saumaton rengas, jonka kehällä on jatkuvasti virtaava raerakenne – merkittävä rakenteellinen etu levystä leikattuihin tai hitsaamalla valmistettuihin renkaisiin verrattuna.

Valssatut renkaat vaihtelevat pienten laakerien punnitsemisesta alle 1 kg massiivisiin tuuliturbiinien laippoihin ja ydinreaktoriastioiden laippoihin, joiden ulkohalkaisija ylittää 8 metriä ja painot yläpuolella 100 tonnia . Ilmailu- ja avaruusteollisuus luottaa voimakkaasti rengasvalssattuihin titaani- ja teräskomponentteihin suihkumoottoreiden koteloissa, kehyksissä ja laipioissa.

Kylmä ja lämmin taonta: Punaisen lämmön alapuolella toimiva teräs

Kuumataonta ei ole ainoa vaihtoehto. Kylmätaonta - suoritetaan huoneenlämpötilassa tai lähellä sitä - ja lämmintaonta - tyypillisesti klo 650-900 °C teräkselle – tarjoavat erilaisia pintakäsittelyn, mittatarkkuuden ja mekaanisen suorituskyvyn yhdistelmiä.

Kylmätakominen

Teräksen kylmätaonta perustuu työkarkaisuun: metallin plastisesti muotoutuessa sen dislokaatiotiheys kasvaa ja se vahvistuu asteittain. Kylmätakomalla valmistetut osat voidaan saavuttaa pintakäsittelyt Ra 0,4–1,6 µm ja mittatoleranssit tiukemmat kuin ±0,05 mm ilman mitään koneistusta. Pulttien, muttereiden, ruuvien ja kylmämuovattujen hammaspyörien aihioiden suuri volyymituotanto ovat ensisijaisia ​​käyttökohteita.

Rajoituksena ovat tarvittavat suuret voimat. Vähähiilisen teräksen kylmätaonta vaatii virtausjännitystä 500-800 MPa , verrattuna 80-150 MPa samalle materiaalille kuumataontalämpötiloissa. Muotit kuluvat nopeasti, ja teräs on tyypillisesti hehkutettava ja voideltava uudelleen (usein fosfaatti-saippuajärjestelmillä) vaiheiden välillä monivaihemuovausta varten.

Lämmin taonta

Lämmin taonta on kuuman ja kylmän välissä sekä lämpötilan että lopputuloksen suhteen. Välilämpötiloissa virtausjännitys vähenee kylmämuokkaukseen verrattuna – puristimen vetoisuusvaatimukset pienenevät –, kun taas pinnan laatu ja mittatarkkuus ovat paljon parempia kuin kuumatakominen, koska hilsettä muodostuu vähemmän ja lämpökutistuminen on pienempi. Lämmintaontaa käytetään yhä enemmän tarkkuusvaihteissa ja CV-nivelkomponenteissa autojen voimansiirrossa, jossa lähes verkkomuodon tarkkuuden ja hyvän pinnan eheyden yhdistelmä pienentää kokonaisvalmistuskustannuksia verrattuna kuumatakomiseen, sitten koneeseen -sekvensseihin.

Taontalaitteet: vasarat, mekaaniset puristimet ja hydraulipuristimet

Taontavoimaa tuottava kone muokkaa toiminnan taloudellisuutta, suorituskykyä ja tehoa yhtä paljon kuin muotin rakenne. Kolme pääkonetyyppiä hallitsee teollista teräksen taontaa:

Vasaroiden takominen

Vasarat tuottavat energiaa pudottamalla tai ajamalla pässiä alaspäin suurella nopeudella. Muodonmuutosenergia on liikkuvan painimen kineettinen energia. Gravity drop vasarat ovat yksinkertaisin tyyppi; moottorivasarat käyttävät höyryä, paineilmaa tai hydraulipainetta kiihdyttämään paininta saavuttaen iskuenergiat 5 kJ - yli 1 000 kJ suurille kaksitoimisille höyryvasaroille. Vasarat soveltuvat hyvin monimutkaisten muotojen takomiseen, koska useat nopeat iskut voivat työstää materiaalia asteittain. Vasaran iskujen suuri jännitysnopeus tarkoittaa myös lyhyempää muotin kosketusaikaa ja pienempää muotin lämpökuormitusta.

Mekaaniset taontapuristimet

Mekaaniset puristimet käyttävät vauhtipyörällä toimivaa epäkeskokampia pyöritysenergian muuntamiseksi yhdeksi paininiskuksi kierrosta kohti. Kapasiteetti vaihtelee 5 000 kN - 125 000 kN . Niiden kiinteä isku ja ennustettava painimen asento tekevät niistä ihanteellisia monivaikutelmaiseen suljettuun työhön, jossa on tiukka mittojen toistettavuus. 63 000 kN:n mekaaninen puristin – yleinen koko raskaille autotakouksille – toimii tyypillisesti 40-80 lyöntiä minuutissa , mikä mahdollistaa erittäin korkeat tuotantonopeudet.

Hydrauliset taontapuristimet

Hydrauliset puristimet tuottavat voimaa korkeapaineisen nesteen kautta, joka vaikuttaa sylinteriin. Toisin kuin mekaaniset puristimet, ne pystyvät pitämään täyden vetovoiman koko iskun ajan, ja ne voidaan ohjelmoida monimutkaisilla paininnopeus- ja voimaprofiileilla. Tämä tekee niistä välttämättömiä ilmailu- ja avaruusseosten isotermisessä takomisessa, jossa tarvitaan hitaita jännitysnopeuksia adiabaattisen kuumenemisen ja halkeilun välttämiseksi, sekä erittäin suuriin avosuuttimiin. Maailman suurimmat taontapuristimet – mukaan lukien 750 MN paina VSMPO-AVISMA Venäjällä ovat hydrauliset.

Mitä tapahtuu raerakenteelle teräksen takomisen aikana

Takomoiden mekaaninen ylivoima valuihin verrattuna tulee suoraan siitä, mitä takominen tekee teräksen sisäiselle mikrorakenteelle. Tämän ymmärtäminen selittää, miksi takeet on määritelty kriittisiin sovelluksiin, vaikka ne maksaisivat huomattavasti enemmän.

As-valuteräs sisältää karkean, dendriittisen raerakenteen, jossa on kemiallinen erottuminen raerajojen ja sisäisten kutistuvien aukkojen tai huokoisuuden välillä. Kun tätä materiaalia takotaan, useita asioita tapahtuu samanaikaisesti:

• Viljan jalostus: Suuret valurakeet hajoavat plastisen muodonmuutoksen vaikutuksesta ja kiteytyvät sitten pienemmiksi, tasaisemmiksi tasaakselisiksi rakeiksi kuumatyöstön aikana ja sen jälkeen. Pienemmät rakeet tarkoittavat parempaa sitkeyttä ja väsymislujuutta.
• Tyhjä sulkeminen: Sisäinen huokoisuus ja mikrokutistuminen tiivistyvät ja hitsataan kiinni takomisen puristusjännitysten vaikutuksesta, erityisesti monivaiheisissa avosuuttimissa suurilla vähennyssuhteilla.
• Kuituvirtaus: Ei-metalliset sulkeumat ja kovametallijouset ovat pitkänomaisia ja kohdistettu metallin virtaussuunnan kanssa, mikä luo raevirtauskuvion. Kun taontamuotti on suunniteltu oikein, tämä kuituvirtaus seuraa kappaleen muotoa ja viljan virtauslinjat kulkevat käytössä jännitysakselin suuntaisesti - mikä parantaa merkittävästi väsymiskestävyyttä verrattuna koneistettuun aihioon, jossa virtauslinjat leikataan läpi.
• Homogenointi: Toistuva kuumennus ja muodonmuutos jakaa seostuselementit tasaisemmin, mikä vähentää koostumusgradientteja, jotka heikentävät valurakenteita.

Hyvin taottu teräskomponentti voi olla esillä jopa 40 % suurempi väsymislujuus, 20 % suurempi vetolujuus ja huomattavasti parempi iskunkestävyys verrattuna valukomponenttiin, jolla on sama nimellinen koostumus. Sovelluksissa, kuten lentokoneiden laskutelineet tai autojen kampiakselit – joissa syklinen kuormitus ja satunnaiset iskukuormat ovat suunnittelun taustatekijöitä – nämä eivät ole marginaalisia hyötyjä.

Lämpökäsittely takomisen jälkeen: Metallurgisen syklin loppuun saattaminen

Useimmille seosterästaukoille taonta ei yksinään takaa vaadittuja lopullisia mekaanisia ominaisuuksia. Takomisen jälkeinen lämpökäsittely on vaihe, joka lukitsee lujuuden, kovuuden ja sitkeyden tavoiteyhdistelmän.

Normalisoidaan

Lämmitys asti 850-950 °C ja ilmajäähdytys jalostaa raerakennetta ja homogenisoi mikrorakenteen takomisen jälkeen. Normalisointi määritellään usein peruskäsittelyksi hiili- ja niukkaseosteisille teräksille ennen lopullista työstöä, ja joskus se on ainoa lämpökäsittely, jota tarvitaan alhaisemman suorituskyvyn sovelluksissa.

Sammuta ja temperointi (Q&T)

Suorituskykyisille seosterästaukoille, austenitointi (tyypillisesti 830-900 °C ), karkaisu vedessä, öljyssä tai polymeerissä ja sitten temperointi lämpötilassa 450-680 °C on vakioreitti korkean lujuuden saavuttamiseksi riittävällä sitkeydellä. AISI 4340 -terästaonta Q&T-tilassa voi saavuttaa vetolujuuden 1 000–1 800 MPa karkaisulämpötilasta riippuen, joten se soveltuu lentokoneen rakenneosille ja raskaille voimansiirron osille.

Hehkutus ja stressinpoisto

Suuret takeet, joilla on monimutkainen geometria, voivat säilyttää merkittäviä jäännösjännityksiä epätasaisesta jäähtymisestä takomisen jälkeen. Stressiä lievittävä hehkutus 550-650 °C — muunnoslämpötilan alapuolella — vähentää jäännösjännitystä muuttamatta olennaisesti kovuutta, mikä estää vääristymisen lopullisen koneistuksen aikana. Tämä vaihe on vakiokäytäntö suurille venttiilirungoille, muottilohkoille ja paineastian osille.

Laadunvalvonta ja testaus teräksen takomisessa

Kriittisiin sovelluksiin tarkoitetut terästakoot käyvät läpi tiukan tarkastusjärjestelmän, joka kattaa sekä pinnan että sisäisen laadun. Vaadittavat erityistestit riippuvat alan standardeista – ASTM, EN, JIS tai asiakaskohtaisista spesifikaatioista – mutta seuraavia sovelletaan laajasti:

• Ultraäänitestaus (UT): Korkeataajuiset ääniaallot havaitsevat pinnalla näkymättömiä sisäisiä vikoja – halkeamia, aukkoja, sulkeumia. Vaaditaan käytännöllisesti katsoen kaikissa ilmailu-, ydin- ja painelaitteiden takeissa; hyväksymiskriteerit määritellään vyöhykkeittäin (esim. ei merkintää, joka ylittää 2 mm tasapohjaisen reiän ekvivalenttia porausvyöhykkeellä).
• Magneettisten hiukkasten tarkastus (MPI): Tunnistaa pinta- ja pintahalkeamat ferromagneettisista teräksistä magnetoimalla kappaleen ja soveltamalla rautahiukkassuspensiota. Vakio autojen turvallisuuden kannalta kriittisille takoille, kuten ohjausnivelille ja pyörän navoille.
• Kovuustesti: Koneistetuilta pinnoilta mitattu Brinell- tai Rockwell-kovuus vahvistaa, että lämpökäsittelyllä saavutettiin tavoiteominaisuusalue.
• Veto- ja iskutestaus: Tuhoavat testit erikseen taotuilla testikupongilla – tai osaan taotuilla pidennyksillä – varmistavat myötölujuuden, murtovetolujuuden, venymän ja Charpyn V-iskun iskuenergian tietyissä lämpötiloissa.
• Mittatarkastus: CMM (koordinaattimittauskone) kaikkien kriittisten mittojen varmistus suunnittelupiirustuksen perusteella ja mittaustietojen täydellinen jäljitettävyys.

Makroetsaustestaus – takomisen poikkileikkauksen leikkaaminen, kiillotus ja syövyttäminen laimealla happoliuoksella – paljastaa viljan virtauslinjat, vahvistaa, että ne noudattavat suunniteltua kuviota, ja paljastaa mahdolliset sisäiset erottelut, putket tai saumat, jotka UT saattaa jättää huomiotta. Tämä testi on yleisesti määritelty uusien muottimallien ensimmäisen tuotteen hyväksymiseen.

Terästakonen yleiset viat ja niiden syyt

Jopa hyvin kontrolloidut taontatoimenpiteet tuottavat viallisia osia. Kunkin vikatyypin perimmäisen syyn tunnistaminen on välttämätöntä prosessin korjaamiseksi ennen kuin suuria määriä romua kerääntyy.

Missä taottuja teräsosia käytetään: Teollisuussovellukset

Terästakoot ovat lähes kaikilla teollisuudenaloilla, joissa komponenttien on kestettävä suuria rasituksia, toistuvia kuormituksia tai korkeita lämpötiloja. Seuraavat alat muodostavat suurimman osan maailmanlaajuisesta taontatuotannosta:

Autoteollisuus

Autoteollisuus kuluttaa karkeasti 60 % kaikista maailmanlaajuisesti valmistetuista takeista . Tyypillinen henkilöauto sisältää yli 250 taottua komponenttia: kampiakselit, kiertokanget, nokka-akselit, vaihteistot, ohjausnivelet, pyörän navat, jarrusatulat, jousivarret ja vetonivelten kotelot. Siirtyminen sähköajoneuvoihin muuttaa yhdistelmää – kampiakseleita ja mäntiä vähenee – mutta suurien akkukoteloiden rakenneosien ja sähkömoottorien akseleiden kysyntä kasvaa.

Ilmailu ja puolustus

Ilmailu- ja avaruustakoihin sovelletaan alan tiukimmat materiaali- ja prosessisertifiointivaatimukset. Lentokoneen rungon rakenneosat — siipien osat, rungon rungot, laskutelineen tuet — ja moottorin osat — kompressorilevyt, turbiinilevyt, akselit — on lähes yksinomaan taottu. Yksi laajarunkoinen kaupallinen lentokone sisältää yli 1500 taottua osaa , monet niistä ovat suurempia alumiini- tai titaanikappaleita teräksen sijaan, mutta korkealujuus terästaotus hallitsee laskutelineissä ja käyttöjärjestelmissä.

Öljyn, kaasun ja sähkön tuotanto

Paineastioiden laipat, venttiilirungot, putkistojen liittimet, kaivon pääkomponentit ja turbiinin roottorit ovat tärkeitä taontasovelluksia energia-alalla. Nämä osat toimivat korkeassa paineessa, korkeassa lämpötilassa ja usein syövyttävissä ympäristöissä, joissa valuhuokoisuus olisi kohtuuton riski. Höyryvoimaloiden suuret turbiiniroottorit voivat painaa yli 200 tonnia lopullisen koneistuksen jälkeen ja vaativat kuukausien taontaa, lämpökäsittelyä ja testausta ennen toimitusta.

Rakennus- ja kaivoslaitteet

Raskaiden rakennus- ja kaivoslaitteiden telalenkit, ketjupyörät, kauhan hampaat, kallioporanterät ja rakennetapit luottavat taottuun teräkseen sen iskun- ja hankauskestävyyden vuoksi. Näiden komponenttien havaitsemat erittäin suuret dynaamiset kuormitukset – suuri kaivinkoneen kauhan hammas voi vaimentaa kymmeniä tuhansia iskusyklejä työvuoroa kohden – tekevät takeiden ylivoimaisesta sitkeydestä välttämättömän hyväksyttävän käyttöiän kannalta.

Terästaontatekniikan nykyaikainen kehitys

Teräksen takomisen ydinfysiikka ei ole muuttunut - metalli virtaa edelleen paineen alaisena kuumennettaessa - mutta prosessia ympäröivä tekniikka on kehittynyt huomattavasti viimeisen kahden vuosikymmenen aikana.

Finite Element Analysis (FEA) -simulaatio taontaprosessissa – käyttämällä ohjelmistoja, kuten Deform, FORGE tai Simufact –, insinöörit voivat ennustaa metallin virtauksen, jännityksen jakautumisen, suutinjännityksen ja mahdollisten vikojen sijainnin ennen yksittäisen muotin leikkaamista. Tämä on vähentänyt dramaattisesti monimutkaisten uusien osien vaatimien stanssausiteraatioiden määrää, mikä on vähentänyt muotin kehitysaikaa ja -kustannuksia 30–50 % monissa tapauksissa.

Servoohjatut hydrauliset ja servomekaaniset puristimet mahdollistavat ohjelmoitavat paininnopeusprofiilit, mikä mahdollistaa sellaisten materiaalien lämpimän ja isotermisen taontamisen, jotka aiemmin vaativat erityisiä laitteita tai jotka eivät olleet lainkaan toteutettavissa stanssaustakossa. Paininta voidaan hidastaa kriittisissä vaiheissa lämmöntuoton ja metallin virtauksen säätelemiseksi tai kiihdyttää sykliajan optimoimiseksi vähemmän herkissä toiminnoissa.

Automatisoidut taontasolut induktiolämmittimien, robottiaihioiden käsittelyn, moniakselisten puristimen siirtojärjestelmien ja in-line-näkötarkastuksen yhdistäminen on mahdollistanut suurten suljettujen taontalinjojen käytön minimaalisella suoralla työvoimalla. Nykyaikaisella autojen taontalinjalla voi olla yksi kuljettaja valvoo neljästä kuuteen painallusta , jossa laadun tarkastus hoidetaan laserskannauksella ja konenäköjärjestelmällä linjan lopussa.

Tarkka lähes verkon muotoinen taonta — valmistaa osia niin lähellä lopullista geometriaa, että koneistus pelkistyy kevyeksi viimeistelyvaiheeksi vain toiminnallisilla pinnoilla — on yhä yleisempää autojen hammaspyörien ja laakerikomponenttien kohdalla. Tämä lähestymistapa lyhentää koneistusaikaa, parantaa materiaalin käyttöä ja säilyttää hyödyllisen raevirtauksen, jonka koneistus muuten tuhoaisi kappaleen pinnalla.
