Mikä on Chromoly Steel? Ominaisuudet, lajikkeet ja taontakäyttö

Mikä on kromiteräs – lyhyt vastaus

Kromiteräs – kirjoitetaan myös nimellä chrome-moly, chromoly tai CrMo teräs – on niukkaseosteinen teräs, joka sisältää ensisijaisena seosaineenaan kromia ja molybdeeniä raudan ja hiilen ohella. Yleisimmin käytetty luokka on 4130 , joka sisältää noin 0,28–0,33 % hiiltä, 0,80–1,10 % kromia ja 0,15–0,25 % molybdeeniä. Nämä lisäykset muuttavat tavallisen hiiliteräksen materiaaliksi, jolla on dramaattisesti korkeampi lujuus-painosuhde, erinomainen sitkeys ja erinomainen hitsattavuus.

Käytännössä kromiteräsputki voi kantaa suunnilleen saman rakenteellisen kuormituksen kuin kevytteräsputki 30-40 % vähemmän painoa . Siksi ilmailu- ja avaruusrungot, polkupyörien rungot, turvahäkit ja korkean suorituskyvyn hydraulikomponentit määrittävät sen rutiininomaisesti. Terästaontateollisuus on vahvasti riippuvainen kromilaaduista, koska seos reagoi poikkeuksellisen hyvin taontalämpötiloihin ja sitä seuraavaan lämpökäsittelyyn, mikä mahdollistaa yli 1000 MPa:n vetolujuuden saavuttamisen valmiissa taotuissa osissa.

Kemia nimen takana

Termi "kromoly" on kromin ja molybdeenin kutistuminen. Molemmilla elementeillä on erityisiä metallurgisia rooleja, jotka kannattaa ymmärtää erikseen.

Kromin rooli

Kromi liukenee rautamatriisiin ja muodostaa karbidifaaseja, jotka lisäävät kovuutta ja kulutuskestävyyttä. Se myös parantaa hapettumisenkestävyyttä korkeissa lämpötiloissa ja parantaa karkaisua – mikä tarkoittaa, että teräs voidaan karkaista syvemmälle karkaisun aikana. Kromipitoisuus alueella 0,8–1,1 % (luokissa 4130/4140) lisää merkittävästi karkaisua tekemättä teräksestä hauraita tai vaikeasti hitsattavia.

Molybdeenin rooli

Molybdeeni on alkuaine, joka erottaa kromolin yksinkertaisemmista kromiteräksistä. Jopa pieninä määrinä – tyypillisesti 0,15–0,25 % – molybdeeni jalostaa raekokoa, vaimentaa haurautta ja lisää dramaattisesti teräksen virumisvastusta (sen kykyä vastustaa hidasta muodonmuutosta jatkuvassa kuormituksessa korkeissa lämpötiloissa). Terästaontasovelluksissa molybdeenin rakeita jalostava vaikutus on erityisen arvokas, koska se tuottaa tasaisemman mikrorakenteen koko taotun aihion poikkileikkaukselle.

Yleiset AISI-luokat yhdellä silmäyksellä

AISI/SAE 41xx -sarja kattaa useimmin määritellyt kromoliasteet. Alla on yhteenveto niiden tärkeimmistä koostumuksista ja tyypillisistä sovelluksista.

Mekaaniset ominaisuudet, jotka määrittävät suorituskyvyn

Kromiteräksen maine perustuu ominaisuuksien yhdistelmään, jota harvat muut materiaalit pystyvät vastaamaan hintaluokassaan. Seuraavat luvut koskevat 4130:aa ja 4140:tä normalisoidussa tai karkaistussa tilassa, mikä kattaa suurimman osan reaalimaailman käyttötavoista.

Veto- ja myötölujuus

Hehkutetussa tilassa 4130:n vetolujuus on noin 670 MPa (97 ksi) ja myötöraja lähellä 435 MPa. 315 °C:ssa sammutuksen ja karkaisun jälkeen nämä luvut nousevat karkeasti 1 340 MPa vetolujuus ja 1 170 MPa saanto . Tämä tarkoittaa, että samaa terästä voidaan "virittää" laajalle lujuusalueelle yksinkertaisesti säätämällä lämpökäsittelyparametreja. Tämä joustavuus on keskeistä sille, miksi terästaon toimitusketju arvostaa kromolia niin paljon. Väärentäjät voivat toimittaa lähes verkon muotoisia aihioita ja antaa lämpökäsittelijän valita lopullisia ominaisuuksia.

Kovuus

Normalisoitu 4140 mittaa tyypillisesti 197–235 HB. Karkaistu ja karkaistu 28–34 HRC:hen, se tarjoaa erinomaisen kulutuskestävyyden säilyttäen samalla riittävän taipuisuuden dynaamiseen kuormitukseen. Tämä alue on yleinen vaihteille ja akseleille, jotka on valmistettu kuumatakomalla, jota seuraa kontrolloitu lämpökäsittely.

Väsymyksen vastustuskyky

Kromiteräksen kestävyysraja – jännitystaso, jonka alapuolella ei tapahdu väsymisvikaa – on noin 55–65 % sen lopullisesta vetolujuudesta . 4140 komponentin, joka on lämpökäsitelty 1 000 MPa UTS:iin, kestävyysraja on noin 580 MPa. Vertailukelpoisen pehmeän teräksen 500 MPa UTS:n kestävyysraja olisi vain noin 250 MPa. Tämä ero on syynä siihen, että moottoriurheilun komponentit, laskutelineet ja korkean kierron taotut venttiilirungot ovat lähes yksinomaan kromia.

Iskusitkeys

Karkaistun ja karkaistun 4140:n Charpyn V-lovi-iskuarvot vaihtelevat välillä 54 - yli 100 J karkaisulämpötilasta riippuen. Korkeammat karkaisulämpötilat uhraavat jonkin verran lujuutta, mutta antavat huomattavasti paremman sitkeyden – tärkeä suunnitteluratkaisu komponenteille, joiden on kestettävä äkillisiä iskukuormituksia, kuten taotut jousituksen nivelet ja voimansiirron haarukat.

Kromiteräs sisällä Teräksen taonta Prosessi

Terästaonta on prosessi, jossa lämmitettyä metallia muotoillaan puristusvoimalla – joko vasaralla, puristimella tai telatakolla – osien tuottamiseksi, joilla on hienostunut raevirtaus, jotka seuraavat komponentin ääriviivoja. Kromi on yksi tämän prosessin suosituimmista seoksista, ja siihen on erityisiä teknisiä syitä.

Kromilaatujen muokattavuus

Chromoly-laaduilla 4130 ja 4140 on erinomainen muokattavuus, kun niitä on työstetty 1 150–1 230 °C (2 100–2 250 °F) . Seos pysyy riittävän sitkeänä täyttääkseen muotinontelot halkeilematta, mutta sen lujuus taontalämpötilassa on riittävä mahdollistamaan materiaalivirtauksen tarkan hallinnan. Lisänikkeliä sisältävä luokka 4340 on hieman vaativampi, mutta se on vakiovalinta suuripoikkileikkauksille takoille, joissa syväkarkaistuvuus on ensiarvoisen tärkeää.

Kaikissa näissä laatuluokissa oleva molybdeeni estää jyvien kasvua korkean lämpötilan liotuksen aikana ennen taontaa. Tavallisessa hiiliteräksessä pidempi 1200°C:n lämpötila saa austeniittiset rakeet karkeutumaan, mikä heikentää loppuosaa. Molybdeeni hidastaa kasvua huomattavasti, mikä antaa taontapajoille leveämmät prosessiikkunat ja yhdenmukaisemmat metallurgiset tulokset suurissa tuotantoerissä.

Raevirtaus ja rakenteellinen eheys

Yksi teräksen taontaprosessin tärkeimmistä eduista valuun tai tangosta koneistukseen verrattuna on jatkuvan raevirtauksen luominen, joka noudattaa kappaleen geometriaa. Esimerkiksi taotussa kiertokangessa viljavirtaus kiertyy tangon silmän ja varren ympärille jatkuvasti, kun taas tankovarastosta leikattu koneistettu osa katkaisee nämä viljalinjat. Chromolyn lujuuden ja taipuisuuden yhdistelmä mahdollistaa sen muodonmuutoksen laajasti suljetun takomisen aikana halkeilematta, mikä mahdollistaa erittäin optimoitujen raevirtauskuvioiden saavuttamisen monimutkaisissa geometrioissa osissa, kuten kampiakselissa, ohjausnivelissä ja turbiinilevyissä.

Takomisen jälkeinen lämpökäsittely

Takomisen jälkeen kromiosat tyypillisesti normalisoidaan (ilmajäähdytetään ~870 °C:sta) taontajännitysten lievittämiseksi ja yhtenäisen mikrorakenteen tuottamiseksi ennen koneistusta. Lopulliset mekaaniset ominaisuudet asetetaan sitten jäähdytys- ja karkaisujaksoilla, jotka on räätälöity tietyn laadun ja vaaditun ominaisuusprofiilin mukaan. Kromin syväkarkaistuvuus tarkoittaa, että jopa paksuprofiiliset takeet – jopa 75 mm (3 tuumaa) tai enemmän 4140:lle — voidaan kovettaa tasaisesti läpi osan, ei vain pinnasta. Tämä on mahdotonta tavallisilla hiiliteräksillä, jotka pehmenevät ytimestä noin 25 mm paksummalla.

Kromin kylmätakominen

Tietyt kromolikomponentit - erityisesti kiinnikkeet, pienet tarkkuusakselit ja hydrauliliittimet - valmistetaan kylmätakomalla (kylmäpää tai kylmäpuristus) huoneenlämpötilassa tai hieman kohotetuissa lämpötiloissa uudelleenkiteytyspisteen alapuolella. Kylmätaonta työstää terästä, ja kromolin jännityskarkaisukäyttäytyminen tarkoittaa, että valmiin kappaleen vetolujuus voi olla huomattavasti yli 1000 MPa ilman lisälämpökäsittelyä. Tämä tekee kylmätaotetuista kromikiinnittimistä houkuttelevia ilmailu- ja autoteollisuussovelluksiin, joissa sekä lujuudella että painonsäästöllä on merkitystä.

Chromoly Steelistä riippuvaiset teollisuudenalat

Kromiteräs esiintyy yllättävän monilla teollisuudenaloilla. Sen monipuolisuus johtuu siitä, että se voidaan virittää - seoksen valinnalla, lämpökäsittelyllä ja muovausprosessilla - vastaamaan hyvin erilaisia ​​lujuus-, sitkeys- ja painovaatimuksia.

Ilmailu ja puolustus

4130-levyt ja letkut ovat olleet vakiona lentokoneen rungossa 1930-luvulta lähtien. Esimerkiksi Piper Cherokee käyttää 4130 teräsputkea rungossaan. Laskutelineiden tukituet, joiden on vaimennettava valtavia dynaamisia kuormia kosketuksessa, on tyypillisesti taottu 4340 kromolysta, koska sen korkean lujuuden ja sitkeyden yhdistelmä sietää toistuvia törmäysjaksoja lentokoneen käyttöiän aikana. Yhdysvaltain armeijan MIL-S-6758- ja MIL-S-8503-spesifikaatiot vaativat molemmat 4130- ja 4340-määrityksiä rakenneteräksen taontasovelluksiin.

Autot ja moottoriurheilu

NASCAR-, IndyCar- ja Formula 1 -määräykset edellyttävät kromolyyttisen turvahäkin rakentamista useimmissa luokissa, koska sen energian absorptio-ominaisuudet ovat parempia kuin vastaavalla putken painolla olevan kevyen teräksen. Rullahäkkien lisäksi kromi hallitsee autoteollisuuden korkean suorituskyvyn terästaontaosaa: taotut kampiakselit, kiertokanget, voimansiirtovaihteet, tasauspyörästöpyörät ja vetoakselit ovat lähes yleisesti 4140 tai 4340 suorituskykysovelluksissa. Taottu 4340 kampiakseli korkeakierroksisessa moottorissa voi kestää taivutusväsymiskuormat yli 800 MPa miljoonilla sykleillä - jotain valurautaa tai pehmeää terästä vastaava ei voinut lähestyä.

Öljy ja kaasu

Porareiän poraustyökalut – porakaulukset, stabilisaattorit, pohjalevyt – ovat maailman vaativimpia teräksen taontasovelluksia. Nämä komponentit pyörivät jatkuvasti syvyydessä yhdistettyjen taivutus-, vääntö- ja aksiaalikuormien alaisena, usein korkeissa lämpötiloissa ja syövyttävissä ympäristöissä. AISI 4145H (karkaisuohjattu variantti 4140:stä) on öljyteollisuuden standardi porakauluksille juuri sen ennustettavan läpikarkaisukäyttäytymisen, sitkeyden matalissa ja korkeissa lämpötiloissa sekä vedyn aiheuttaman halkeilun kestävyyden vuoksi. Yksi porakauluksen taonta voi painaa yli 3000 kg ja se on tarkastettava ultraäänellä homogeenisen mikrorakenteen varmistamiseksi koko poikkileikkauksen läpi.

Polkupyörät ja ihmiskäyttöiset ajoneuvot

Huippuluokan teräksisessä polkupyörän rungossa on käytetty 4130 kromoliputkea ainakin 1970-luvulta lähtien. Lejeerinkin avulla runkorakentajat voivat vetää ohutseinäisiä putkia – joissakin matkailu- ja tierungoissa käytetään putkia, joiden seinämät ovat jopa 0,6 mm:n ohuet putken keskellä – jotka halkeilevat vedon aikana, jos ne on valmistettu tavallisesta hiiliteräksestä. Tuloksena on runko, joka voi painaa alle 1,5 kg ja tarjoaa tienvaimennuksen, jota titaani ja alumiini eivät pysty jäljittelemään. Räätälöidyt runkorakentajat määrittävät edelleen kaksinkertaisen 4130-kromolyn juuri siksi, että sen hitsattavuus ja vähäinen joustavuus tuottavat ajolaadun, jota monet pyöräilijät pitävät parempana kuin jäykemmät materiaalit.

Raskaat laitteet ja maatalous

Taotut kromikomponentit näkyvät kaikissa maatalous- ja rakennuskoneissa: traktorin akselit, kuormaimen varret, kaivinkoneen kauhan tapit ja hydraulisylinterien tangot. Näissä sovelluksissa valintaa ohjaa tarve selviytyä iskukuormista, jotka aiheutuvat osuvista haudatuista kivistä tai kovasta maasta. Esimerkiksi taottu 4140-kuormaajavarren kääntötappi kestää iskuenergiat, jotka muuttavat muotoaan tai murtuisivat vastaavankokoisen pehmeän terästapin, mikä vähentää koneen seisokkeja alueilla, joilla vaihto on kallista ja hidasta.

Kromiteräksen hitsaus – mitä sinun tulee tietää

Chromoly on hitsattavissa TIG (GTAW), MIG (GMAW) ja puikkoprosesseilla (SMAW), mutta se vaatii enemmän hoitoa kuin kevyt teräs. Suurempi hiiliekvivalentti tarkoittaa, että se on herkkä vedyn aiheuttamalle halkeilulle (kylmähalkeilulle), jos lämpövaikutusalueella on kosteutta tai jos hitsi jäähtyy liian nopeasti.

Esilämmitysvaatimukset

4130-putkille, joiden seinämäpaksuus on alle 3 mm, esilämmitys on usein valinnainen TIG-hitsauksessa ER80S-D2 tai ER70S-2 täyteaineella. 4140:lle tai mille tahansa kromiosalle, joka on yli noin 6 mm, esilämmitys 175–260 °C (350–500 °F) on vakiokäytäntö. Esilämmitys hidastaa jäähdytysnopeutta martensiitin muunnosalueen läpi, mikä vähentää jäännösjännitystä ja HAZ-halkeilun riskiä. Raskaan profiilin 4140 hitsien esilämmittämättä jättäminen on yksi yleisimmistä syistä viivästyneisiin halkeiluihin teräksen taontatyössä.

Täytemetallin valinta

Useimmissa rakennesovelluksissa, joissa jälkihitsauksen lämpökäsittelyä (PWHT) ei suoriteta, ER70S-2 TIG-lanka on vakiosuositus, koska sen pienempi lujuus vähentää hitsiliitoksen jäännösjännitystä. Jos hitsin on vastattava perusmetallin lujuutta – kuten paineenlaakereissa teräksissä taontakokoonpanoissa – on määritelty lanka ER80S-D2 tai jopa ER100S-1, joka on aina yhdistetty esilämmitykseen ja PWHT:hen. Laajalti käytetty rakennehitsauskoodi AWS D1.1 ja ASME Section IX antavat molemmat yksityiskohtaiset ohjeet 4130- ja 4140-hitsausliitosten pätevöintiin.

Hitsauksen jälkeinen lämpökäsittely

PWHT kromihitsauksille sisältää tyypillisesti jännityksenpoiston 595–650 °C (1 100–1 200 °F) tunnin ajan 25 mm:n leikkauspaksuutta kohti. Tämä vähentää jäännösvetolujuutta, karkaisee lämpövaikutusalueella muodostunutta kovaa martensiittia ja parantaa sitkeyttä. Komponenteille, jotka myöhemmin lämpökäsitellään täyteen lujuuteen – kuten taotut ja hitsatut kokoonpanot – täydellinen normalisointi-, jäähdytys- ja karkaisujakso hitsauksen jälkeen on luotettavin tapa.

Chromoly vs. muut teräkset – missä se voittaa ja missä ei

Chromoly ei ole oikea valinta kaikkiin sovelluksiin. Ymmärtäminen, kuinka se vastustaa vaihtoehtoja, auttaa tekemään parempia materiaalivalintapäätöksiä.

Taulukossa korostetaan kromolin hallitsevaa asemaa lujuus vs. hitsattavuus vs. muokattavuus -kolmiossa. Se on lämpökäsiteltynä kaksinkertaisesti vahvempi kuin lievä teräs, mutta silti hitsattava ja helposti muokattava – ominaisuuksia, joita työkaluteräkset ja monet korkeaseosteiset lajikkeet eivät voi vaatia. Sen heikkous on korroosionkestävyys; chromoly tulee maalata, pinnoittaa tai muuten suojata ulkona tai märässä käyttöympäristössä. Aggressiivisissa korroosioympäristöissä ruostumattomat teräslaadut tai pinnoitetut vaihtoehdot ovat oikea valinta kustannussaavutuksistaan ​​huolimatta.

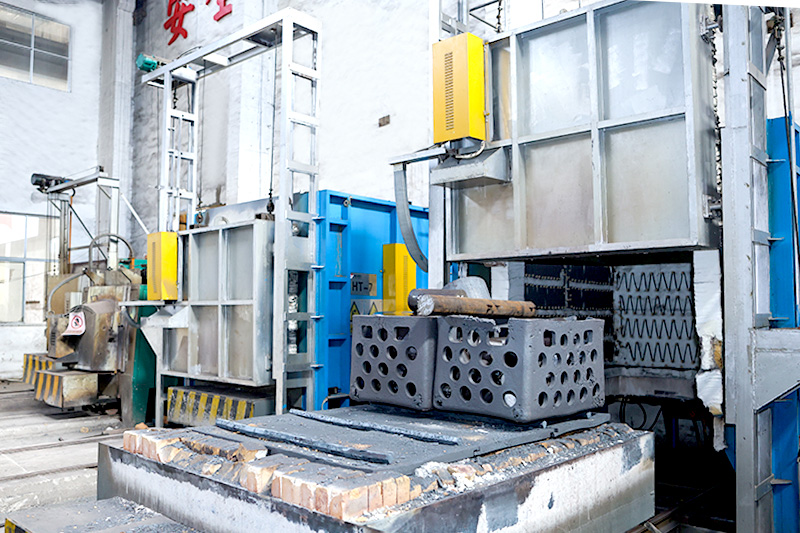

Kromiteräksen lämpökäsittelyprosessit

Lämpökäsittely vapauttaa kromimetalliseosten täyden potentiaalin. Samasta tehtaalta toimitettavasta tankomassasta voi tulla pehmeä, helposti työstettävä aihio tai erittäin luja rakenneosa sen lämpökäsittelystä riippuen.

Hehkutus

Täyshehkutukseen kuuluu kuumennus noin 855–870 °C:seen, pito austenitisoituakseen kokonaan ja sitten jäähdytys hitaasti uunissa. Tuloksena on pehmeä, täysin perliittinen mikrorakenne, jonka kovuus on noin 170–200 HB – ihanteellinen monimutkaisten ominaisuuksien koneistukseen ennen lopullista lämpökäsittelyä. Terästaonta-aihiot toimitetaan yleensä tässä tilassa, jotta kierteet, poraukset ja urat voidaan viimeistellä ennen viimeistä karkaisu- ja karkaisujaksoa.

Normalisoidaan

Normalisointi (kuumennus ~870 °C:seen, sitten ilmajäähdytys) tuottaa hienompaa, tasaisempaa perliittiä kuin hehkutus. Se on vakioehto toimitetulle taotulle kromitankolle, koska se tarjoaa yhdenmukaiset, ennustettavat ominaisuudet koko osassa ilman kontrolloidun uunin jäähdytyksen aika- ja energiakustannuksia. Normalisoitu 4140 näkyy yleensä Kovuus 229 HB ja vetolujuus 655 MPa , joka riittää moniin rakenteellisiin sovelluksiin ilman lisäkäsittelyä.

Sammuta ja temperointi

Q&T-sykli on kromolin työhevosen lämpökäsittely. Teräs austenitisoidaan 845–870 °C:ssa, karkaisussa öljyssä tai polymeerissä martensiitin muodostamiseksi, minkä jälkeen se karkaistaan ​​välillä 175–650 °C lujuuden ja sitkeyden tasapainon säätämiseksi. Alemmat karkaisulämpötilat antavat suuremman lujuuden ja kovuuden sitkeyden kustannuksella; korkeammat lämpötilat tuottavat sitkeämpiä, sitkeämpiä osia pienemmällä myötörajalla. Suurin osa teknisistä teknisistä teknisistä teknisistä teknisistä teknisistä tiedoista on kohdistettu karkaistuun martensiittimikrorakenteeseen 28-36 HRC hammaspyörille ja akseleille tai 38–44 HRC kulutusta kestäville sovelluksille, kuten meistit ja työkalurungot.

Kovetus

Matalahiilipitoisia kromilaatuja - erityisesti 4118 ja 8620 (nikkeli-kromilaatu) - käytetään hiiletyssovelluksissa, joissa pinta on rikastettu hiilellä 0,5-1,5 mm:n syvyyteen. Hiiltynyt kotelo voi saavuttaa 58–62 HRC:n, mikä tarjoaa poikkeuksellisen kulutuskestävyyden, kun taas sitkeä kromiydin vaimentaa iskukuormitusta. Tällä prosessilla valmistetut hammaspyörän hampaat yhdistävät pinnan kovuuden, joka on riittävä kestämään kuoppia ja hankausta, ja ydin, joka on tarpeeksi kova kestämään hampaiden juuren taipumista - yhdistelmä, joka määrittelee nykyaikaisen autojen vaihteiston.

Induktiokarkaisu

Induktiokarkaisu lämmittää valikoivasti vain kromiosan pintakerroksen sähkömagneettisen käämin avulla ja sammuttaa sitten välittömästi. Tuloksena on kova pinta (tyypillisesti 50–58 HRC mallille 4140), jossa on sitkeä ydin, joka säilyttää normalisoidun tai Q&T-mikrorakenteen. Tämä on kromiakseleiden, kampiakselin tappien ja nokka-akselin keilojen vakiokäsittely, jossa reiän tai tapin pinnan on oltava kova, mutta akselin rungon on pysyttävä riittävän lujana siirtämään vääntömomenttia murtumatta.

Pintojen viimeistely ja korroosiosuojaus

Kromiteräs sisältää vain noin 1 % kromia – paljon alle ruostumattoman teräksen käytölle vaadittavan 11 % vähimmäismäärän – joten se syöpyy vapaasti, jos se jätetään suojaamatta. Useimmissa rakennesovelluksissa seuraavat pintakäsittelyt ovat vakiona:

• Sinkkifosfaattipohjamaali epoksipintamaali: Vakio autojen alustan ja jousituksen taotuille osille. Tarjoaa erinomaisen tarttuvuuden ja kohtuullisen korroosionkestävyyden alhaisin kustannuksin.
• Musta oksidi: Kevyt korroosiosuoja sopii sisätilojen mekaanisille komponenteille. Lisää minimaalisen mittamuutoksen (alle 0,001 mm) – tärkeää tarkkuustaotuille osille, joilla on tiukat toleranssit.
• Kova kromipinnoitus: Käytetään hydraulisilla tankoilla ja kulutuspinnoilla. Kromin paksuus 0,05–0,25 mm tarjoaa sekä korroosionkestävyyden että kovan liukupinnan yli 70 HRC-ekvivalenttia.
• Sähkötön nikkeli: Tasainen pinnoite geometriasta riippumatta – ihanteellinen monimutkaisille taotuille venttiilirungoille ja -liittimille, joissa reikien ja kierteiden mitat on säilytettävä.
• Kadmiumpinnoitus (ilmailu): Edelleen määritelty monissa sotilas- ja ilmailusovelluksissa sen uhrautuvan suojan ja erinomaisen yhteensopivuuden vuoksi alumiinirakenteiden kanssa. Rajoitettu siviilikäyttöön ympäristömääräysten vuoksi.

Öljy- ja kaasuporaustyökaluissa, joissa pinnoitteet hankautuvat pois nopeasti, kosketuspinnoille levitetään korroosionkestäviä pinnoitteita, kuten HVOF-volframikarbidia tai kemiallista nikkeli-fosforia, kun taas kromirunko on suojattu vain varastoinnin ja kuljetuksen aikana.

Kromiteräksen tehokas työstö

Hehkutetussa tilassa oleva kromi koneistaa hyvin tavallisilla pikateräs- tai kovametallityökaluilla. Kovetetussa tai normalisoidussa tilassa se on kohtalaisen vaativa. Tärkeimmät työstöparametrit 4140:lle normalisoidussa tilassa (229 HB) kovametallityökaluilla ovat noin:

• Kääntymisnopeus: 200–250 m/min (660–820 ft/min)
• Syöttönopeus: 0,2–0,4 mm/kierros rouhintaan
• Leikkaussyvyys: 2–5 mm rouhintaajoissa
• Jäähdytysneste: Tulvajäähdytystä sulfuroidulla tai klooratulla leikkausöljyllä suositellaan vähentämään terän reunojen muodostumista

Karkaistu kromoli yli 45 HRC vaatii sorvaukseen CBN:n (cubic boorinitridi) tai keraamiset lisäkkeet. Induktiokarkaistujen akseleiden kova sorvaus lieriömäisen hionnan korvaamiseksi on nyt yleinen käytäntö suurivolyymeillä takomalla viimeistelyyn, mikä säästää merkittävästi sykliaikaa, kun IT6–IT7-alueen toleranssit ovat hyväksyttäviä.

Syvien reikien poraus 4140:een – joka on yleinen kampiakselien ja ohjaustankojen öljykanavissa – tehdään kovametalli- tai koboltti-HSS-porakoneilla pienemmillä syöttönopeuksilla (noin 60 % miedolla teräksellä käytetyistä) lastunpoiston hallitsemiseksi ja työskentelyn kovettumisen estämiseksi porauksen seinämässä.

Chromoly Steelin määrittäminen — standardit ja hankinta

Määritettäessä kromolya suunnittelusovelluksiin, viitataan yleisimmin seuraaviin standardeihin:

• ASTM A29/A29M: Yleiset vaatimukset terästankoille — kattaa kuumavalssatut ja kylmäviimeistetut 4130, 4140, 4150, 4340 tankomuodossa.
• ASTM A519: Saumaton mekaaninen letku — ensisijainen eritelmä 4130 vedetylle tuurnalle (DOM) putkelle, jota käytetään polkupyörien rungoissa ja lentokoneiden rakenteissa.
• ASTM A322: Teräspalkit, seosteräkset, standardilaadut – viittaa kaikkiin 41xx- ja 43xx-laatuihin, joilla on koostumusvaatimuksia.
• AMS 6350 / AMS 6370: SAE Aerospace Material Specifications for 4130 and 4140 — käytetään, kun ilmailun jäljitettävyyttä vaaditaan.
• ISO 683-2: Kansainvälinen standardi, joka kattaa lämpökäsitellyt seosteräkset, mukaan lukien Cr-Mo-laadut vastaavat 4130/4140.
• DIN 42CrMo4 / EN 1.7225: Eurooppalaiset vastineet 4140:lle, jota käytetään laajalti eurooppalaisissa terästaon toimitusketjuissa auto- ja teollisuuskomponenteille.

Kun ostat kriittisiin sovelluksiin – erityisesti teräksen taontaan, paineastiaan tai ilmailukäyttöön – pyydä aina a tehtaan testiraportti (MTR) kemiallisen koostumuksen ja mekaanisten ominaisuuksien sertifiointi. Väärennetty tai väärin tunnistettu seosteräs on dokumentoitu ongelma maailmanlaajuisissa toimitusketjuissa, ja akkreditoidun tehtaan MTR on vähimmäistakuu tilauksen vastaanottamisesta.

Uudet käyttötarkoitukset ja tulevaisuuden näkymät

Kromiteräs ei ole menneisyyden materiaali. Useat esiin nousevat sovellusalueet laajentavat sen käyttöä erityisesti siellä, missä teräksen taontaprosessin edut ja korkea lujuus-painosuhde leikkaavat uusia suunnitteluhaasteita.

Vedyn varastointi- ja paineastiat

Vetypolttokennoteknologian kypsyessä, 4130 ja 4140 kromoly ovat kandidaattimateriaaleja korkeapaineisille vedyn varastosäiliöille, jotka toimivat 35–70 MPa:n paineella. Niiden korkea lujuus (mahdollistaa ohuet seinät), hitsattavuus (valmistukseen) ja sitkeys (painekiertoväsymys) asettavat ne kalliimpia titaaniseoksia vastaan, vaikka vetyhaurastumisenkestävyys vaatii huolellista seosten ja lämpökäsittelyn valintaa, tyypillisesti tavoitteena on myötölujuus, joka on alle 690 MPa, jotta se pysyy vetyyhteensopivuuskynnysten12B3-rajojen sisällä.

Sähköajoneuvojen voimansiirron komponentit

Siirtyminen sähköajoneuvoihin ei ole vähentänyt lujien taottujen teräskomponenttien kysyntää – se on muuttanut kuormitusprofiilia. EV-moottorit tuottavat huippuvääntömomentin välittömästi nollakierrosluvulta, mikä aiheuttaa vaihteiston osille iskukuormituksen, joka ylittää tavanomaisten polttovoimansiirtojen kuormitukset. Taotut kromihammaspyörät ja -akselit sopivat hienostuneella raevirtauksellaan ja syväkarkaisullaan hyvin tähän kysyntäprofiiliin. Useat suuret Tier 1 -autojen toimittajat ovat ilmoittaneet, että yksinopeuksisten EV-alennusvaihdesarjojen 4340 kromolin ominaisuudet ovat lisääntyneet verrattuna moninopeuksisiin vaihteistoihin, joita ne korvaavat vastaavissa teholuokan ajoneuvoissa.

Lisäainevalmistuksen hybridiprosessit

Suunnatun energiapinnoituksen (DED) lisäainevalmistusta, jossa käytetään 4130- ja 4140-kromolylankaa tai -jauhetta, kehitetään aktiivisesti arvokkaiden taottujen komponenttien korjaamiseen – erityisesti ilmailu- ja öljykenttätyökalusovelluksissa. Mahdollisuus sijoittaa materiaali täsmälleen kuluneeseen tai vaurioituneeseen paikkaan, sitten koneistaa lopulliseen mittaan ja paikallisesti lämpökäsitellä pidentää kalliiden taottujen osien käyttöikää, jotka muuten romutettaisiin. Useiden yliopistojen tutkimusryhmät ovat osoittaneet, että DED-pinnoitetut 4140-kerrokset voivat saavuttaa mekaaniset ominaisuudet 10–15 %:n sisällä taottuista taotuista materiaaleista asianmukaisen lämpökäsittelyn jälkeen.
