Mikä on teräksen seos: Koostumus, tyypit ja takeet

Mikä on teräksen seos - suora vastaus

Teräs on pohjimmiltaan raudan ja hiilen seos, josta hiilipitoisuus tyypillisesti vaihtelee 0,02 - 2,14 painoprosenttia . Kuitenkin, kun ihmiset kysyvät "mikä on teräksen seos", he viittaavat usein nimenomaan seosteräkseen – teräsluokkaan, joka ylittää tavallisen hiiliteräksen sisältämällä yhden tai useamman lisäseoselementin, kuten kromi, nikkeli, molybdeeni, vanadiini, mangaani, pii tai volframi. Nämä lisäelementit otetaan tarkoituksella käyttöön parantamaan tiettyjä mekaanisia, fysikaalisia tai kemiallisia ominaisuuksia, joita hiili ei yksinään voi saavuttaa.

Käytännössä seosteräs jaetaan kahteen laajaan luokkaan: niukkaseosteinen teräs , jossa seosaineiden kokonaispitoisuus on alle 8 % ja korkeaseosteinen teräs , jossa seosaineen kokonaispitoisuus ylittää 8 %. Ruostumaton teräs, työkaluteräs ja pikateräs kuuluvat kaikki korkeaseosteisten luokkaan. Seosaineelementtien erityinen yhdistelmä ja pitoisuus määräävät suoraan teräksen lujuuden, kovuuden, sitkeyden, korroosionkestävyyden ja hitsattavuuden.

Yksi seosteräksen teollisesti merkittävimmistä sovelluksista on teräksen tuotannossa Seosteräs takeet — puristusvoimilla muotoillut komponentit, jotka tarjoavat paremman raerakenteen ja mekaaniset ominaisuudet kuin valukappaleet tai koneistetut tankovarastot. Seosteräksen koostumuksen ymmärtäminen on siksi erottamaton siitä, kuinka nämä takeet suunnitellaan ja käytetään eri teollisuudenaloilla.

Teräksen ydinseoselementit ja niiden roolit

Jokainen teräkseen lisätty seosaine palvelee omaa metallurgista tarkoitusta. Seuraava erittely kattaa yleisimmin käytetyt elementit ja niiden antamat erityisominaisuudet:

Kromi (Cr)

Kromia lisätään määrinä, jotka vaihtelevat 0,5 % - 30 % sovelluksesta riippuen. Yli 10,5 %:n pitoisuuksilla se muodostaa passiivisen oksidikerroksen teräksen pinnalle, jolloin syntyy ruostumaton teräs. Pienemmillä pitoisuuksilla kromi parantaa kovettuvuutta, kulutuskestävyyttä ja lujuutta korkeissa lämpötiloissa. Lajit, kuten AISI 4140 ja 4340, sisältävät molemmat kromia avainelementtinä, ja nämä ovat yksi yleisimmin määritellyistä metalliseosterästaoksista kantavissa sovelluksissa.

Nikkeli (Ni)

Nikkeli lisää sitkeyttä erityisesti alhaisissa lämpötiloissa, mikä tekee siitä välttämättömän kryogeenisissa sovelluksissa ja arktisen ympäristön laitteissa. Yleensä käytetään välillä 1 % ja 9 % , nikkeli parantaa myös korroosionkestävyyttä ja auttaa säilyttämään sitkeyden kovettumisen jälkeen. 9Ni-luokan terästä, joka sisältää noin 9 % nikkeliä, käytetään laajalti nesteytetyn maakaasun (LNG) varastosäiliöissä, jotka toimivat jopa -196 °C:n lämpötiloissa.

Molybdeeni (Mo)

Jopa pieninä määrinä - tyypillisesti 0,15–0,30 % - molybdeeni parantaa dramaattisesti karkauttavuutta, virumiskestoa korkeissa lämpötiloissa ja pistekorroosionkestävyyttä. Kromi-molybdeeni (CrMo) -teräksissä, jotka ovat vakiomateriaaleja korkeapaineputkissa ja seosterästakoissa sähköntuotannon alalla, molybdeeni on kriittinen pitkäaikaisen rakenteen eheyden kannalta lämpökierron aikana.

Vanadiini (V)

Vanadiinia käytetään tyypillisesti alle 0,2 % , mutta sen jyviä jalostava vaikutus on merkittävä. Se muodostaa hienoja karbideja ja nitridejä, jotka kiinnittävät raerajoja, mikä johtaa hienompiin mikrorakenteisiin ja parantuneeseen väsymislujuuteen. Vanadiinimodifioituja laatuja käytetään yleisesti taotuissa kampiakseleissa, kiertokangeissa ja vaihteistoaihioissa, joissa väsymisikä on ensiarvoisen tärkeää.

Mangaani (Mn)

Mangaania on käytännössä kaikissa teräksissä, tyypillisesti välissä 0,3 % ja 1,6 % . Se toimii hapettumisenestoaineena, yhdistyy rikin kanssa estämään kuumaa lyhtymistä ja lisää lujuutta ja kovettuvuutta. Korkeammilla mangaaniteräksillä – kuten Hadfield-teräksellä, jossa on noin 12–14 % Mn – on poikkeuksellinen työstökovettuvuus, mikä tekee niistä sopivia iskunkestävissä sovelluksissa, kuten kaivoslaitteissa ja rautatien risteyksissä.

Pii (Si)

Pii on ensisijaisesti hapettumisenestoaine, mutta se myös parantaa lujuutta ja kovuutta. Jousiteräksissä ja sähköteräksissä piipitoisuus voi olla jopa korkea 4,5 % , jossa se vähentää merkittävästi magneettisia häviöitä ja parantaa sähköistä ominaisvastusta. Rakenneseosteräksissä piipitoisuus säädellään yleensä välillä 0,15-0,35%.

Volframi (W) ja koboltti (Co)

Volframi muodostaa stabiileja karbideja, jotka säilyttävät kovuuden korkeissa lämpötiloissa - jopa 600°C ja yli — tekee siitä välttämättömän pikatyökaluteräksissä, kuten M2 ja T1. Koboltti lisää kuumakovuutta entisestään, ja sitä käytetään yhdessä volframin kanssa ensiluokkaisissa leikkaustyökaluissa.

Yleiset seosteräslaadut ja niiden koostumukset

Alla olevassa taulukossa on yhteenveto useista laajalti käytetyistä seosteräslajeista, niiden nimelliskoostumuksista ja ensisijaisista käyttökohteista, erityisesti seosterästakkojen osalta:

Mikä tekee seosterästakoista eron muista muodoista

Kun seosterästä prosessoidaan takomalla – toisin kuin valu, valssaus tai koneistus aihiosta – tuloksena olevalla komponentilla on olennaisesti erilainen sisäinen rakenne. Takominen työstää metallia puristusvoimalla, joko kuumana tai kylmänä, mikä saavuttaa useita kriittisiä metallurgisia tuloksia:

• Viljan jalostus: Taontaprosessi hajottaa karkeat valetut raerakenteet hienoiksi, tasaakselisiksi rakeiksi. Hienommat rakeet tarkoittavat parempaa sitkeyttä ja parempaa väsymiskestävyyttä. Seosterästaukoissa tätä vahvistavat rakeita jalostavat elementit, kuten vanadiini ja niobium.
• Viljavirtauksen kohdistus: Kun seosterästä taotaan lähes verkkoon, raevirtaus seuraa kappaleen muotoa sen sijaan, että se leikattaisiin koneistuksen kautta. Tämä suunnattu rakerakenne parantaa merkittävästi vetolujuutta ja väsymisikää ensisijaisessa jännityssuunnassa – kriittinen etu komponenteissa, kuten kampiakselissa, kiertokankeissa ja laipoissa.
• Sisäisten aukkojen poistaminen: Kuumataontaminen lämpötiloissa tyypillisesti välillä 1100 °C - 1250 °C sulkee mahdolliset sisäiset huokoisuus- tai kutistusonkalot, jotka ovat saattaneet muodostua alkuperäisen harkon jähmettymisen aikana, jolloin saadaan homogeeninen, tiheä tuote.
• Parannettu iskunkestävyys: Hienorakeisen rakenteen ja suunnatun kuituvirtauksen yhdistelmä metalliseosterästakoissa johtaa Charpyn V-lovi-iskuarvoihin, jotka voidaan 30-50 % korkeampi kuin vastaavat poikittaissuunnassa testatut valukappaleet.

Esimerkiksi AISI 4340 -taonta, joka on lämpökäsitelty 1000 MPa:n vetolujuuteen, voi osoittaa Charpy-iskuenergian yli 80 J huoneenlämpötilassa, kun taas koostumukseltaan ja lämpökäsittelyltä vastaavalla valulla voi saavuttaa vain 50–60 J identtisissä olosuhteissa. Tämä ero ei ole pelkästään akateeminen – turvallisuuden kannalta kriittisissä sovelluksissa se määrittää, kestääkö komponentti ylikuormitustilanteessa vai murtuuko se katastrofaalisesti.

Seosteräksen taontaprosessi – aihiosta valmiiksi komponentiksi

Korkealaatuisten metalliseosterästakkojen valmistaminen vaatii huolellista valvontaa valmistusprosessin jokaisessa vaiheessa. Alla on tyypillinen kuumataottujen seosteräskomponenttien tuotantosekvenssi:

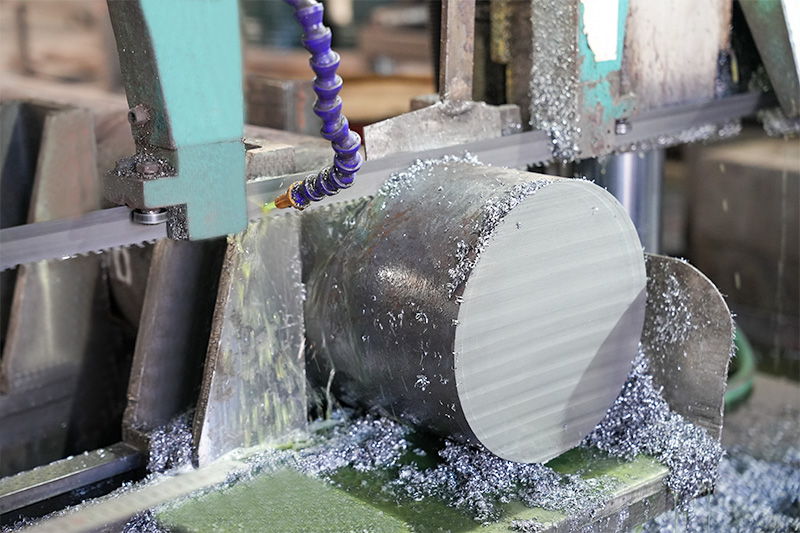

1. Raaka-aineiden valinta ja sertifiointi: Seosteräsaihiot tai -harkot hankitaan teräksenvalmistajilta, joilla on dokumentoitu lämpökemia, mikä vahvistaa, että kaikki seosainepitoisuudet vastaavat spesifikaatioita. Saapuvan aihion ultraäänitestaus on vakiokäytäntö kriittisissä sovelluksissa.
2. Lämmitys: Aihiot lämmitetään kaasu- tai sähköuuneissa sopivaan taontalämpötilaan, tyypillisesti välillä 1100°C ja 1250°C useimmille niukkaseosteisille laaduille. Tarkka lämpötilan säätö estää pintakerroksen hiilenpoiston ja varmistaa tasaisen plastisuuden poikkileikkauksen läpi.
3. Taontatoimenpiteet: Geometriasta ja tarvittavasta viljavirtauksesta riippuen aihiota voidaan takoa, vetää ulos tai puristaa suljetuissa muotteissa. Suuria seosterästakeita – kuten paineastioiden laipat, joiden reikä on yli 500 mm – valmistetaan yleisesti hydraulisilla puristimilla, jotka vaihtelevat Kapasiteetti 2000-10000 tonnia .
4. Ohjattu jäähdytys: Takomisen jälkeen hallittu jäähdytys – joko ilmassa, uunissa tai eristyspeittojen alla – estää kovan martensiitin muodostumisen, joka voisi halkeilla komponentin tai aiheuttaa jäännösjännitystä, joka ei sovellu myöhempään lämpökäsittelyyn.
5. Lämpökäsittely: Useimmat seosterästakoot läpikäyvät austenitisoinnin, karkaisun ja karkaisun (QT) lopullisen mekaanisen ominaisuuden saavuttamiseksi. Austenitisointilämpötila, sammutusaine (vesi, öljy tai polymeeri) ja karkaisulämpötila ja -aika ovat kaikki kriittisiä muuttujia. Esimerkiksi OCTG-sovelluksiin tarkoitetut AISI 4140 takomot karkaistaan tyypillisesti välillä 540 °C ja 650 °C saavuttaaksesi vaaditun lujuuden ja sitkeyden tasapainon.
6. Rikkomaton testaus (NDT): Lopullisille takomoille tehdään ultraäänitestaus (UT), magneettinen hiukkastarkastus (MPI) tai väriaineen tunkeutumistarkastus (DPI) sisäisen ja pinnan eheyden varmistamiseksi ennen toimitusta.
7. Mekaaninen testaus ja sertifiointi: Testirenkaat tai pidennykset, jotka on taottu kiinteästi komponentin kanssa, koneistetaan veto-, kovuus- ja iskutestausta varten. Tulokset dokumentoidaan materiaalitestiraporttiin (MTR), joka toimitetaan takomisen mukana asiakkaalle.

Teollisuudenalat, jotka luottavat voimakkaasti seosterästaukoisiin

Seosterästakoiden kysyntää ohjaavat teollisuudenalat, joilla rakenteellisesta eheydestä ei voida neuvotella ja joissa epäonnistumisella on vakavia seurauksia – olipa kyse sitten taloudellisista, ympäristöllisistä tai ihmisten turvallisuudesta. Seuraavat alat ovat merkittävimpiä kuluttajia:

Öljy ja kaasu

Kaivonpäälaitteet, joulukuusen rungot, luistiventtiilit, laipat ja merenalaiset liittimet valmistetaan rutiininomaisesti seosterästakoina. Arvosanat kuten F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) ja matalan lämpötilan laatuluokat, kuten F8 ja F44, on määritelty ASTM A182:ssa laippoihin ja liittimiin, jotka toimivat korkeassa paineessa ja korkeissa tai alilämpötilassa. Seoskemian ja taontaprosessin yhdistelmä varmistaa, että nämä komponentit kestävät yli 15 000 psi:n kaivon pään paineita ja kestävät vedyn aiheuttamaa halkeilua (HIC) happamissa käyttöympäristöissä.

Ilmailu ja puolustus

Laskutelinekomponentit, lentokoneen rakenneosat, moottorin akselit ja asejärjestelmän osat valmistetaan metalliseosteräksinä AISI 4340, 300M (muunneltu 4340 vanadiini- ja piilisäaineilla) ja maraging-teräksistä. Näiden sovellusten lopulliset vetolujuusvaatimukset ylittävät rutiininomaisesti 1700 MPa , joissa on tiukat murtolujuus minimit. Taontaprosessi on tässä välttämätön, koska mikään valuprosessi ei voi luotettavasti saavuttaa vaadittua lujuuden ja sitkeyden yhdistelmää näillä tasoilla.

Sähköntuotanto

Höyryturbiinien roottorit, generaattorin akselit, paineastioiden vaipat ja turbiinilevyt sekä perinteisissä lämpö- että ydinvoimalaitoksissa ovat suurimpia ja vaativimpia valmistettuja metalliseosterästaukoita. Yksi suuri turbiinin roottorin taonta voi painaa yli 100 tonnia ja vaativat viikkoja kontrolloitua jäähdytystä ja lämpökäsittelyä takomisen jälkeen. Materiaalit, kuten CrMoV-teräs (esim. 1Cr-1Mo-0,25V) ja nikkeli-kromi-molybdeeni-vanadiini (NiCrMoV) -lajit, on määritelty niiden pitkäaikaisen virumiskestävyyden vuoksi jopa 565 °C:n höyryn lämpötiloissa ja niiden kestävyyden vuoksi.

Autot ja raskas liikenne

Autoteollisuudessa käytetään metalliseosterästakeita laajasti voimansiirron komponenteissa – kampiakselissa, kiertokangeissa, nokka-akseleissa, voimansiirtovaihteissa ja ohjausnivelissä. Keskihiiliset metalliseoslaadut, kuten AISI 4140, 4340 ja 8620 ovat yleisimmät valinnat. Nykyaikaiset mikroseostetut taontateräkset (joissa on pieniä lisäyksiä niobiumia, vanadiinia tai titaania) ovat saaneet vetovoimaa, koska ne saavuttavat riittävän lujuuden kontrolloidulla termomekaanisella käsittelyllä ilman erillistä karkaisu- ja karkaisutoimintoa, mikä vähentää valmistuskustannuksia ja energiankulutusta.

Kaivos- ja rakennuskoneet

Vetoakseleita, puskutraktoreiden telalenkkejä, hydraulisylinterien päitä ja kaivoslapioiden ja kaivinkoneiden kauhan tappeja valmistetaan rutiininomaisesti suurina seosterästakoina. Näihin komponentteihin kohdistuu suuri syklinen kuormitus yhdistettynä hankaaseen kulumiseen ja satunnaisiin iskukuormitukseen. Lajit, jotka tarjoavat korkean pintakovuuden lämpökäsittelyn jälkeen - tyypillisesti Brinell-kovuusarvot 300-400 HB — ovat suositeltavia kulutuskestävyyden vuoksi, kun taas ytimen riittävä sitkeys säilyy kestämään murtumista iskun vaikutuksesta.

Seosterästakeita koskevat standardit ja tekniset tiedot

Kansainväliset standardit määrittelevät sekä kemiallisen koostumuksen rajat että mekaaniset ominaisuudet säännellyillä teollisuudenaloilla käytettäville seosterästaukoille. Ostajien ja insinöörien on ymmärrettävä, mikä standardi koskee heidän sovellusta ennen materiaalin määrittämistä. Yleisimmin viitattuja standardeja ovat mm.

• ASTM A182: Taotuista tai valssatuista metalliseoksista ja ruostumattomasta teräksestä valmistettujen putkien laippojen, taotujen liitososien ja venttiileiden vakiospesifikaatio korkean lämpötilan huoltoon. Kattaa arvot F5, F9, F11, F22, F91 ja monet muut niiden CrMo-merkinnöillä.
• ASTM A336: Kattaa paine- ja korkean lämpötilan osien terästaotot, joita käytetään astioissa, venttiileissä ja liittimissä voimantuotannossa ja kemiallisessa käsittelyssä.
• ASTM A508: Karkaistut ja karkaistut tyhjiökäsitellyt hiili- ja seosterästaokset paineastioihin – käytetään voimakkaasti ydinpaineastiasovelluksissa.
• EN 10250: Eurooppalainen standardi avosuotimille yleisiin teknisiin tarkoituksiin, ja osat kattavat seostamattomat teräkset, seostetut erikoisteräkset ja ruostumattomat teräkset.
• ISO 9606 ja AS 1085: Alueelliset standardit, jotka koskevat seostetun teräksen taonta pätevyyttä tietyillä kansallisilla markkinoilla.
• NACE MR0175 / ISO 15156: Ei taontastandardi sinänsä, mutta se määrittelee vaatimukset seosteräskomponenteille, joita käytetään rikkivetyä (H₂S) sisältävissä ympäristöissä – mukaan lukien kovuusrajat, jotka ovat kriittisiä takomoille öljyn ja kaasun happamuudessa.

Monissa kriittisissä sovelluksissa standardin määrittäminen ei yksin riitä. Lisävaatimukset - esim Täydennys S1 (Charpy-testaus alhaisessa lämpötilassa) , ASTM A388:n mukainen ultraäänitutkimus tai PWHT-simulaatiotestaus – lisätään ostotilaukseen sovelluskohtaisten riskien poistamiseksi, joita perusstandardi ei kata täysin.

Mekaaniset ominaisuudet: Miten seosterästakkoja verrataan

Metalliseosterästaukoilla saavutettavat mekaaniset ominaisuudet kattavat erittäin laajan valikoiman laadusta, lämpökäsittelyolosuhteista ja profiilin koosta riippuen. Seuraavassa taulukossa on edustavia ominaisuustietoja yleisesti taotetuille seosteräslajeille karkaistussa ja karkaistussa tilassa:

Tärkeä konsepti seosterästaon käyttäjille on osion kokovaikutus . Takomisen poikkileikkauksen kasvaessa komponentin ydin jäähtyy hitaammin karkaisun aikana, mikä johtaa alhaisempiin kovuus- ja lujuusarvoihin verrattuna pintaan. Tälle on ominaista karkaistuvuus – mitataan tyypillisesti Jominy-lopetussammutustestillä. Korkeamman karkaistuvuuden omaavat lajikkeet (kuten AISI 4340 vs. AISI 4140) säilyttävät kovuuden tasaisemmin suuremmissa osissa, minkä vuoksi 4340 on suositeltu valinta raskaille takomoille, kuten halkaisijaltaan suurille akseleille ja paksuille kiekkoille.

Lämpökäsittelyvaihtoehdot seosterästakomuksille

Lämpökäsittelyssä teräksen seoskemia muutetaan taonn lopullisiksi mekaanisiksi ominaisuuksiksi. Eri käsittelyreitit tuottavat dramaattisesti erilaisia ominaisuusprofiileja samasta seosteräslaadusta:

Normalisoidaan

Kuumentaminen 870–950 °C:seen ja ilmajäähdytys jalostaa raerakennetta ja poistaa sisäiset jännitykset taontaprosessista. Normalisoiduilla metalliseosteräksillä on kohtalainen lujuus ja kohtuullinen sitkeys, mutta niitä ei yleensä käytetä vaativissa rakennesovelluksissa, joissa vaaditaan karkaisu- ja karkaisuominaisuuksia.

Sammutus ja temperointi (QT)

Yleisin lämpökäsittely rakenneseosterästaukoille. Austenitisointi (tyypillisesti 840°C - 880°C useimmille CrMo-laaduille), nopea karkaisu öljyssä tai vedessä martensiitin muodostamiseksi, mitä seuraa karkaisu kontrolloidussa lämpötilassa hauraan martensiitin hajottamiseksi sitkeämmäksi karkaistuksi martensiittirakenteeksi. Karkaisulämpötila on ensisijainen vipu lujuuden ja sitkeyden tasapainon säätämiseksi – korkeammat karkaisulämpötilat heikentävät lujuutta, mutta lisäävät sitkeyttä ja sitkeyttä.

Hehkutus

Täysi hehkutus (kuumennus yli Ac3:n ja uunijäähdytys) tuottaa pehmeimmän ja koneistettavimman tilan – hyödyllinen takoille, jotka vaativat laajaa myöhempää työstöä ennen lopullista lämpökäsittelyä. Pallohehkutus, jota käytetään korkeahiiliselle seosteräkselle, kuten 52100, muuntaa karbidit pallomaisiksi hiukkasiksi, mikä maksimoi työstettävyyden ja mittavakauden ennen kovettumista.

Hiiletys ja kotelon karkaisu

Vähähiilisestä laadusta, kuten AISI 8620:sta, taottuissa hammaspyörissä, nokka-akseleissa ja laakerirenkaissa hiiletys (kaasu tai tyhjiö) tuo hiiltä pintakerrokseen tyypillisen syvyyteen. 0,8 mm - 2,0 mm , jota seuraa karkaisu ja alhaisen lämpötilan karkaisu. Tuloksena on kova pinta (60–63 HRC), jossa on sitkeä, väsymistä kestävä ydin – yhdistelmä, joka on välttämätön kosketusjännityksen hallitsemissa sovelluksissa.

Hitsauksen jälkeinen lämpökäsittely (PWHT)

Seosterästakokset, jotka hitsataan valmistetuiksi kokoonpanoiksi - erityisesti paineastioissa ja putkisovelluksissa - vaativat tyypillisesti PWHT:n keventämään hitsauslämmön aiheuttamaa vyöhykettä ja palauttamaan sitkeys. CrMo-laatujen PWHT-lämpötilat on määritelty tarkasti koodeissa, kuten ASME Section VIII, tyypillisesti alueella 650 °C - 760 °C , pidetään minimiajan osan paksuudesta riippuen.

Seosteräs vs. hiiliteräs vs. ruostumaton teräs – erojen selventäminen

Sen ymmärtäminen, mitä teräslejeeringiä määritellään, on selvitettävä eri teräsluokkien väliset rajat, jotka usein sekoitetaan käytännössä:

Valinta näiden luokkien välillä taottua komponenttia varten on pohjimmiltaan insinööritaloudellinen ongelma. Useimmissa tapauksissa niukkaseosteiset metalliseosteiset takeet tarjoavat parhaan tasapainon kustannusten, mekaanisen suorituskyvyn ja työstettävyyden välillä. Ruostumattomasta teräksestä valmistetut takeet valitaan vain silloin, kun korroosio- tai hygieniavaatimus todella oikeuttaa merkittävän kustannuslisäyksen – tyypillisesti 3×–6× materiaalikustannukset verrattuna niukkaseosteiseen laatuun, jolla on vastaava lujuus.

Seosterästakkojen laadunvalvonta ja tarkastus

Seosterästakoiden laadunvarmistusprosessi turvallisuuskriittisissä sovelluksissa on kattava ja monikerroksinen. Vankka tarkastusohjelma kattaa tyypillisesti seuraavat alueet:

• Lämpöanalyysin katsaus: Teräsvalmistajan senkan analyysi ja tuoteanalyysi tarkistetaan sovellettavan standardin koostumusrajojen mukaan. Kriittiset alkuaineet, kuten fosfori ja rikki, säilytetään alla 0,025 % ja 0,015 % vastaavasti korkealaatuisille takomoille, koska nämä elementit erottuvat raerajoihin ja vähentävät sitkeyttä.
• Mittatarkastus: Taotokset tarkistetaan piirustuksen perusteella määritellyissä vaiheissa – taotut mitat, karkeasti työstetty mitat ja lopulliset koneistetut mitat – kalibroitujen mittaustyökalujen, CMM-laitteiden tai monimutkaisten geometrioiden 3D-skannauksen avulla.
• Kovuustesti: Brinell- tai Rockwell-kovuus mitataan takomalla useista kohdista lämpökäsittelyn jälkeen tasaisen vasteen varmistamiseksi ja ominaisuuskaistan saavuttamisen varmistamiseksi. Suurille takomoille voidaan vaatia kovuusmittauksia poikkileikkaukseltaan.
• Ultraäänitestaus (UT): Suora- ja kulmasäde UT:ta käytetään havaitsemaan sisäisiä sulkeumia, ulokkeita, saumoja tai halkeamia, jotka eivät näy pinnalta. Kriittisten komponenttien osalta vaaditaan 100-prosenttinen tilavuuspeitto, ja hylkäyskriteerit ovat yhtä tiukat kuin vastaavan tasapohjaisen reiän (FBH) koot. 3 mm tai pienempi .
• Magneettisten hiukkasten tarkastus (MPI): Käytetään pinnan ja pinnan lähellä olevien epäjatkuvuuksien havaitsemiseen. MPI on erityisen tehokas seosteräksillä sen ferromagneettisen luonteen vuoksi, ja se tarjoaa erittäin herkän menetelmän taontaosien, vaimennushalkeamien ja pintasaumojen tunnistamiseen.
• Tuhoava testaus testilohkoista: Vetonäytteet, Charpy-iskukappaleet ja murtolujuusnäytteet (jos spesifikaatiot edellyttävät) koneistetaan omistetuista testikuponkeista, jotka kokivat saman lämpöhistorian kuin tuotantotakouksessa. Testitulokset dokumentoidaan materiaalitestiraporttiin (MTR), joka muodostaa taon jäljitettävyystietueen.

Tunnustetun tarkastusviranomaisen, kuten DNV, Bureau Veritas, Lloyd's Register tai TÜV, suorittama kolmannen osapuolen tarkastus on ydin-, offshore- tai muihin säänneltyihin sovelluksiin tarkoitettujen metalliseosterästakoiden vakiokäytäntö, joka tarjoaa riippumattoman tarkastuksen, että valmistajan prosessit ja testitulokset vastaavat ilmoitettuja vaatimuksia.

Nousevat trendit seosteräksissä ja taontatekniikassa

Seosteräksen ja seosterästakkojen ala ei ole staattinen. Useat merkittävät kehityssuunnat muokkaavat uudelleen materiaalien valinnan, tuotantomenetelmien ja sovellusten rajoja:

Mikroseostetut (HSLA) taontateräkset

Korkealujuus niukkaseosteiset (HSLA) teräkset saavuttavat lujuuden, joka on verrattavissa karkaisuihin ja karkaistuihin teräksiin kontrolloidun termomekaanisen käsittelyn ja niobiumin mikrolisäysten ansiosta. 0,03–0,05 % Nb ), vanadiini ja titaani. Autoteollisuuden takomisessa tämä on mahdollistanut kiertokankien ja kampiakselien jäähdytys- ja temperointivaiheen poistamisen, mikä vähentää energiankulutusta, sykliaikaa ja vääristymiä. Hallitun jäähdytyksen aikana tapahtuva sadekarkaisu antaa myötörajaksi 600–900 MPa ilman erillistä lämpökäsittelyvaihetta.

Edistykselliset korkealujat teräkset tuulienergiaan

Offshore-tuuliturbiinien pääakselit ja planeettakannattimien kotelot edustavat kasvavaa kysyntäsektoria suurille seosterästaukoille. Nämä komponentit vaativat suurta sitkeyttä -40 °C:n lämpötiloissa yhdistettynä pitkän väsymisiän kanssa vaihtelevan amplitudin kuormituksessa. Erikoislaadut optimoiduilla CrNiMo-kemiallisilla aineilla ja hallitulla rikkikäsittelyllä (harvinaisen maametallin tai kalsiumin lisäykset) on kehitetty erityisesti täyttämään 20 vuoden suunnitteluikä näiden sovellusten vaatimukset.

Simulaatiopohjainen taontaprosessin suunnittelu

FEA-ohjelmistoja, kuten DEFORM, Simufact ja QForm, käytetään nyt rutiininomaisesti metallin virtauksen, suuttimen täytön, venymän jakautumisen ja lämpötilan kehityksen simuloimiseen seosteräskomponenttien takomisen aikana. Tämän ansiosta prosessisuunnittelijat voivat optimoida meistigeometrian, taontajärjestyksen ja vähennyssuhteet ennen ensimmäistä fyysistä koetta, mikä vähentää romumääriä ja lyhentää monimutkaisten seosterästakkojen kehitysaikatauluja. Kytketyt mikrorakennemallit voivat myös ennustaa raekoon kehitystä ja faasimuutoskäyttäytymistä takomisen ja sitä seuraavan lämpökäsittelyn aikana.

Vedyn varastointi ja polttokennosovellukset

Vetytalouden kasvu lisää kysyntää metalliseosterästakoille, jotka kestävät vetyhaurastumista. Tämä on erityisen haastava hajoamismekanismi, jossa atomivety diffundoituu teräshilaan ja vähentää taipuisuutta ja murtumislujuutta. Vetypaineastioille ja putkistokomponenteille määritellään alennetun hiilipitoisuuden, kontrolloidun raekoon ja karkaistun martensiitti- tai bainiittimikrorakenteiden laatuja sekä murtumismekaniikan arviointimenetelmillä turvallisten käyttöjännitysrajojen asettamiseksi.

Oikean seosteräslaadun valitseminen taotulle komponentille

Oikean seosteräslaadun valitseminen tiettyyn taontasovellukseen edellyttää useiden kilpailevien vaatimusten tasapainottamista. Seuraava tarkistuslista tarjoaa jäsennellyn lähestymistavan arvosanan valintaan:

• Määritä mekaaniset ominaisuudet: Pienin vetolujuus, myötöraja, venymä ja iskuenergia suunnittelulämpötilassa. Nämä arvot yhdistettynä asianmukaisiin turvatekijöihin määräävät vaaditun lujuustason.
• Määritä osion koko: Kuten mainittiin, suuremmat osat vaativat korkeampia karkaisuasteita läpikarkaisun saavuttamiseksi. Halkaisijaltaan tai paksuudeltaan yli 100 mm:n osissa nikkeli- ja molybdeenilisäaineita sisältävät lajit, kuten 4340 tai EN24, ovat yleensä parempia kuin yksinkertaisempia CrMo-laatuja, kuten 4140.
• Arvioi toimintaympäristö: Onko korroosio, hapettuminen tai vetyaltistus tekijä? Yli 400°C korkean lämpötilan huolto vaatii yleensä CrMo- tai CrMoV-laatuja. Syövyttävät ympäristöt voivat vaatia pintakäsittelyä, päällystystä tai siirtymistä ruostumattomaan teräkseen, jos korroosiovara on liian suuri.
• Harkitse hitsattavuutta ja valmistusta koskevia rajoituksia: Korkeammat hiiliekvivalenttiarvot (CE) lisäävät hitsin halkeiluriskiä. Jos taonta hitsataan, valitse alta CE-laatu 0.45 mikäli mahdollista, tai suunnittele asianmukainen esilämmitys, välilämpötilan säätö ja PWHT.
• Tarkista saatavuus ja hinta: Premium-laadut, kuten 4340 ja EN24, ovat helposti saatavilla maailmanlaajuisesti, kun taas erikoistuneemmilla laatuluokilla voi olla pidemmät toimitusajat ja korkeammat palkkiot. Vahvista saatavuus aiotulta toimittajalta vaaditussa koossa ennen määrittämistä.
• Vahvista sovellettavan koodin tai standardin noudattaminen: Monet teollisuudenalat eivät salli mielivaltaista laatujen valintaa – sovellettava suunnittelukoodi (ASME, EN, DNV, MIL-SPEC) saattaa rajoittaa sallittuja laatuja. Varmista aina, että valittu seosteräslaji on luetteloitu tai hyväksytty sovelluksen hallitsevan standardin mukaisesti.

Kun näitä tekijöitä arvioidaan systemaattisesti, sopivan seosteräksen valinnasta tulee Alloy Steel -takoille hyvin määritelty insinööripäätös eikä arvaus. Investointi oikeaan materiaalin valintaan suunnitteluvaiheessa tuottaa jatkuvasti pienemmät kokonaiselinkaarikustannukset, pienempi vikariski ja ennakoitavampi palvelun suorituskyky kuin huonon materiaalivalinnan korjaaminen jälkikäteen.
